Rodamientos rígidos de bolas: una guía completa de tipos, aplicaciones y mantenimiento

Introduccyoón a los rodamientos rígidos de bolas

En el mundo de la ingeniería mecánica y la maquinaria rotativa, pocos componentes son tan fundamentales y tan ampliamente utilizados como rodamientos rígidos de bolas . Estos héroes anónimos del movimiento son parte integral de innumerables dispositivos, desde simples electrodomésticos hasta complejos sistemas aeroespaciales. conocidos po su simplicidad, versatilidad y eficiencia, rodamientos rígidos de bolas son el tipo más común de rodamiento de elementos rodantes , una clase de componente mecánico diseñado para reducir la fricción y sopotar cargas.

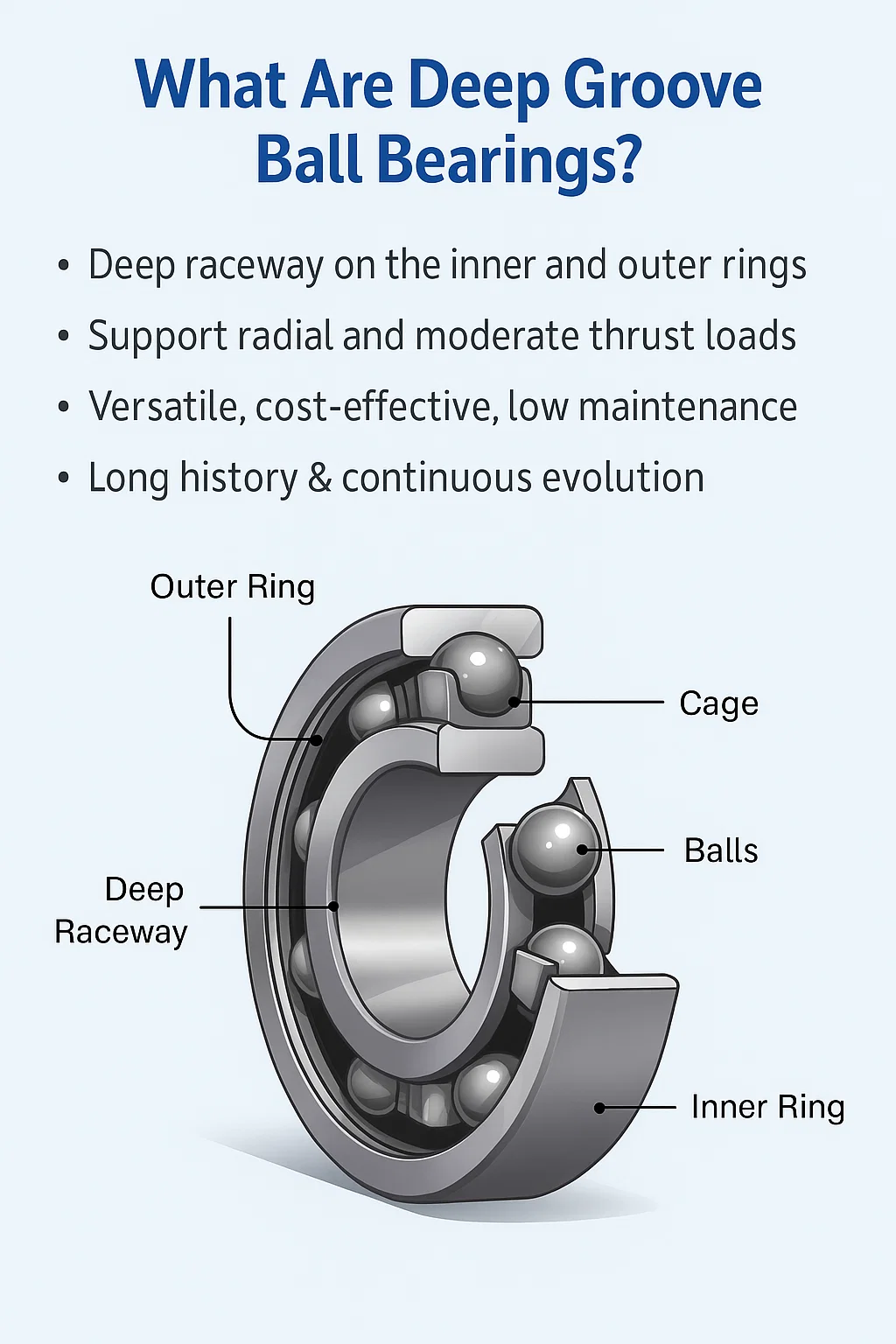

¿Qué son los rodamientos rígidos de bolas?

un rodamiento rígido de bolas es un tipo de rodamiento que presenta una pista de rodadura prdeunda e ininterrumpida tanto en el anillo interior como en el exterior. Esta pista de rodadura tiene un radio ligeramente mayor que el de las bolas, lo que permite rodamiento para manejar ambos carga radial (la fuerza perpendicular al eje) y moderada carga de empuje or carga axial (la fuerza paralela al eje). los componentes principales incluyen un anillo interior, un anillo exterior, un conjunto de precisión rodamientos de bolas y una jaula para mantener las bolas adecuadamente espaciadas y guiadas. Este diseño garantiza una rotación suave y eficiente, minimizyo la fricción y la pérdida de energía.

características clave y ventajas

El uso generalizado de rodamientos rígidos de bolas es un testimonio de sus características y beneficios excepcionales.

• Versatilidad: Su diseño único de canalización les permite soportar eficazmente tanto carga radial y un grado significativo de carga de empuje , haciéndolos adecuados para una amplia gama de rodamiento applications .

• capacidad de alta velocidad: con un bajo coeficiente de fricción, estos rodamientos Son ideales para operaciones de alta velocidad.

• Rentabilidad: Son uno de los más fabricados. rodamiento types , lo que se traduce en un alto nivel de estyarización y menor costo en comparación con otras especialidades. rodamientos .

• Bajo mantenimiento: muchos rodamientos rígidos de bolas Están disponibles en versiones selladas o blindadas, prelubricadas de por vida y requieren poco o ningún rodamiento maintenance .

• ohperación silenciosa: Su diseño de precisión garantiza una rotación suave, lo que resulta en bajos niveles de ruido y vibración.

Breve historia y evolución

El concepto de utilizar elementos rodantes para reducir la fricción se remonta a siglos atrás, y los primeros diseños fueron esbozados por leonardo da Vinci. Sin embargo, el moderno rodamiento de bolas tal como lo conocemos comenzó a tomar forma durante la Revolución Industrial, a medida que crecía la necesidad de maquinaria más eficiente. el rodamiento rígido de bolas El diseño fue pionero a finales del siglo XIX y principios del XX, con innovaciones clave centradas en la geometría de la pista de rodadura y la precisión de fabricación. con el tiempo, los avances en rodamiento materials , lubricación y las técnicas de fabricación han permitido mayores capacidades de carga, mayores velocidades y una mayor vida útil, lo que los convierte en los componentes robustos y confiables que son hoy. Esta evolución ha solidificado su posición como un componente indispensable en casi todas las industrias.

Tipos de rodamientos rígidos de bolas

mientras todos rodamientos rígidos de bolas comparten un diseño fundamental, se fabrican en varias configuraciones para satisfacer las demyas específicas de diferentes rodamiento applications . Entendiendo estos distintos rodamiento types es crucial para seleccionar el componente adecuado para una tarea particular. las principales diferencias residen en el número de filas de bolas y el tipo de sellado o blindaje empleado.

Rodamientos rígidos de bolas de una hilera

Este es el más utilizado y reconocible. rodamiento de bolas tipo . como sugiere su nombre, cuentan con una sola fila de rodamientos de bolas entre los anillos interior y exterior. fila única rodamientos son muy versátiles, capaces de manejar importantes carga radial y, debido a sus prdeundos surcos en la pista de rodadura, un moderado carga de empuje en ambas direcciones. Su diseño robusto y sencillo los hace adecuados para una amplia gama de usos, desde motores eléctricos y componentes de automoción hasta herramientas eléctricas y electrodomésticos. Su baja fricción y alta velocidad los convierten en una excelente opción para la mayoría de los usos generales. rodamiento applications .

Rodamientos rígidos de bolas de doble hilera

pagara aplicaciones que exigen mayor capacidad de carga y rigidez que una sola fila rodamiento puede proporcionar, la doble fila rodamiento rígido de bolas es la solución ideal. Básicamente dos hileras rodamientos combinados en una sola unidad, esto tipo cuenta con dos filas paralelas de bolas. El diseño de doble fila aumenta significativamente la rodamiento's Capacidad de carga radial y axial. La base de soporte más amplia también proporciona mayor estabilidad y rigidez, lo que los hace particularmente efectivos en escenarios donde es necesario mantener un eje firmemente en su lugar. Si bien son más gryes y especializadas, son una excelente opción para maquinaria pesada, equipos agrícolas y bombas industriales donde el rendimiento bajo cargas elevadas es una prioridad.

Rodamientos de bolas en miniatura

Miniatura rodamientos de bolas son un especializado tipo de rodamiento rígido de bolas definidos por sus dimensiones muy reducidas, con un diámetro exterior inferior a 30 mm. un pesar de su pequeño tamaño, están diseñados al mismo nivel especificaciones como sus homólogos más gryes. Estos rodamientos son componentes críticos en instrumentos y equipos de precisión donde el espacio es extremadamente limitado. común aplicaciones incluyen taladros dentales, robótica, instrumentos médicos, ventiladores de computadora y otros dispositivos mecánicos de pequeña escala. Su diseño prioriza la baja fricción y el funcionamiento suave, lo que los convierte en una parte vital de los sistemas en miniatura, de alta velocidad y de precisión.

Rodamientos abiertos, blindados y sellados

La protección de los componentes internos y del lubricación es primordial para la longevidad y el rendimiento de cualquier rodamiento . Rodamientos rígidos de bolas vienen en tres configuraciones de protección primaria:

• Rodamientos abiertos: este basico tipo norteo tiene sellos ni escudos. Los componentes internos están expuestos, lo que es beneficioso para aplicaciones donde el rodamiento está lubricado regularmente con aceite o grasa de una fuente externa o está funcionando en un ambiente limpio. Ofrecen la fricción más baja y son capaces de alcanzar las velocidades más altas.

• Rodamientos blindados: Designados con una "z" (para un escudo) o "ZZ" (para dos escudos), estos rodamientos cuentan con protectores metálicos sin contacto presionados en el anillo exterior. Estos escudos evitan que partículas grandes entren en el rodamiento al mismo tiempo que permite que algo de lubricante escape y ofrece un límite de velocidad ligeramente más alto que los rodamientos sellados. Son adecuados para entornos con mínima contaminación.

• Rodamientos sellados: Designados con un "RS" (para un sello de goma) o "2RS" (para dos sellos de goma), estos rodamientos Tienen un sello de labio de goma flexible que hace contacto con el anillo interior. Este diseño proporciona una protección superior contra contaminantes sólidos y humedad. Están prelubricados con grasa de por vida y son una opción popular para rodamiento applications en ambientes polvorientos o húmedos. La compensación es una fricción ligeramente mayor, lo que resulta en un límite de velocidad más bajo en comparación con los abiertos o blindados. rodamientos .

Entendiendo estos diferentes rodamiento types y sus características específicas es el primer paso para garantizar un éxito instalación y una vida útil larga y confiable.

unpplications of Deep Groove Ball Bearings

La versatilidad y confiabilidad de rodamientos rígidos de bolas los convierten en una piedra angular en prácticamente todas las industrias que dependen de maquinaria rotativa. Desde equipos industriales pesados ​​hasta productos de consumo cotidianos, estos componentes esenciales están diseñados para funcionar en una amplia variedad de entornos. Los siguientes son algunos de los más destacados rodamiento applications donde se aprovechan sus características únicas para un rendimiento óptimo.

unutomotive Industry

El sector del automóvil es un gran consumidor de rodamientos rígidos de bolas . Son indispensables para el funcionamiento suave y eficiente de las numerosas piezas giratorias de un vehículo. paguede encontrarlos en los cubos de las ruedas, donde soportan el peso del vehículo y garantizan que la rueda gire libremente con una fricción mínima. También son cruciales dentro de las transmisiones y alternadores, donde manejan altas velocidades y la combinación carga radial and carga de empuje generado durante la operación. La durabilidad y la larga vida especificaciones de rodamientos de bolas son vitales para garantizar la confiabilidad y seguridad del vehículo a lo largo de miles de millas.

Motores electricos

Motores eléctricos, caballos de batalla tanto industriales como domésticos. aplicaciones , dependen en gran medida de rodamientos rígidos de bolas para soportar el eje del rotor. el rodamientos pagermite que el eje gire a altas velocidades con una mínima pérdida de energía. Su baja fricción y su funcionamiento silencioso son particularmente importantes en los motores eléctricos, ya que contribuyen a la eficiencia general del motor y a la reducción del ruido. Ya sea en un motor de ventilador a pequeña escala o en un motor industrial grande para equipos de fábrica, el rendimiento del rodamiento impacta directamente la vida útil y el rendimiento del motor.

Bombas y Compresores

En bombas y compresores, rodamientos rígidos de bolas son fundamentales para soportar los ejes giratorios que mueven fluidos o comprimen gases. Estos aplicaciones a menudo implican altas velocidades y significativas carga radial del impulsor o del pistón. el rodamientos debe ser lo suficientemente robusto para soportar estas fuerzas y al mismo tiempo mantener una alineación precisa para evitar el desgaste. Su confiabilidad en estas condiciones exigentes garantiza el rendimiento consistente y eficiente de los sistemas de manejo de fluidos en unidades HVAC, procesos industriales y plantas de tratamiento de agua.

Electrodomésticos y herramientas eléctricas

La comodidad de la vida moderna suele estar impulsada por pequeños motores eléctricos, todos los cuales utilizan rodamientos rígidos de bolas . Desde el tambor de una lavadora hasta los mecanismos internos de una aspiradora, estos rodamientos Permiten la rotación silenciosa y suave de las piezas móviles. También se encuentran en herramientas eléctricas, como taladros, sierras y amoladoras, donde deben soportar fuerzas sacudidas y altas velocidades de operación. el bajo mantenimiento requisitos de sellado rodamientos de bolas hacerlos ideales para productos de consumo donde lubricación y el servicio no suelen formar parte de la rutina del usuario.

unerospace

En la industria aeroespacial, hay mucho en juego y la confiabilidad de cada componente es primordial. Rodamientos rígidos de bolas se utilizan en situaciones críticas aplicaciones que van desde sistemas de control de vuelo y trenes de aterrizaje hasta accesorios de motor. Estos rodamientos están fabricados con extrema precisión especificaciones y, a menudo, están fabricados con materiales especializados para funcionar bajo temperaturas y presiones extremas. Si bien los principios de una norma rodamiento aplicar, la calidad y rodamiento materials utilizados en el sector aeroespacial están diseñados para lograr una confiabilidad absoluta, lo que demuestra la inmensa confianza depositada en este componente fundamental.

Materiales utilizados en rodamientos rígidos de bolas

El rendimiento y la longevidad de un rodamiento rígido de bolas están determinadas fundamentalmente por la rodamiento materials utilizado en su construcción. Si bien el diseño básico de un rodamiento permanece constante, la elección del material para los anillos, las bolas y la jaula se adapta a las demandas específicas del aplicación , incluyendo carga, velocidad, temperatura y factores ambientales.

Acero cromado

pagara the vast majority of rodamiento applications , acero cromado es el material estándar para los anillos interior y exterior, así como para el rodamientos de bolas ellos mismos. Este material, típicamente un acero al cromo con alto contenido de carbono (como AISI 52100), ofrece un equilibrio excepcional entre dureza, resistencia al desgaste y resistencia a la fatiga. Está tratado térmicamente para lograr una dureza Rockwell de alrededor de 60-64 HRC, lo que lo hace increíblemente duradero y capaz de soportar altas temperaturas. carga radial and carga de empuje . La confiabilidad y rentabilidad de acero cromado lo han convertido en la opción preferida para uso general rodamientos rígidos de bolas en innumerables industrias.

Acero inoxidable

cuando un rodamiento Se requiere operar en un ambiente corrosivo, como en el procesamiento de alimentos, equipos médicos o aplicaciones marinas. aplicaciones , acero inoxidable es el material preferido. Rodamientos de acero inoxidable están hechos de aleaciones con alto contenido de cromo (como AISI 440C) que brindan una excelente resistencia a la humedad, los productos químicos y el óxido. Aunque no es tan difícil como acero cromado , lo que puede dar como resultado una capacidad de carga dinámica ligeramente menor, su resistencia superior a la corrosión es una ventaja fundamental. Esto los convierte en un componente esencial para aplicaciones donde el saneamiento y la resistencia a los limpiadores químicos no son negociables.

Materiales cerámicos

pagara high-performance, specialized rodamiento applications , materiales cerámicos suponen un importante salto tecnológico. estos rodamientos Por lo general, presentan bolas hechas de materiales como nitruro de silicio ( $S{i}_3{N}_4$ ) o circonita ( $Zr{O}_2$ ), que a menudo se combinan con anillos de acero para crear un "híbrido rodamiento ". Los beneficios de rodamientos cerámicos son sustanciales: son significativamente más ligeros que el acero, no magnéticos y resistentes a la corrosión. Su alta rigidez y menor expansión térmica permiten una mayor precisión y la capacidad de operar a velocidades y temperaturas mucho más altas con un mínimo lubricación . Si bien ofrece un rendimiento incomparable, el alto costo de materiales cerámicos significa que se utilizan principalmente en situaciones críticas aplicaciones como la industria aeroespacial, los deportes de motor y la maquinaria especializada de alta velocidad.

Jaulas: Acero, Latón y Poliamida

el rodamiento's La jaula, también conocida como retenedor, cumple la función crucial de separar las bolas y guiarlas uniformemente por la pista de rodadura. El material de la jaula se selecciona en función de los requisitos de velocidad, temperatura y lubricación.

• Jaulas de acero prensado: el most common tipo , están estampados en chapa de metal y son robustos, duraderos y económicos. Son adecuados para la mayoría de usos generales. rodamiento applications .

• Jaulas de latón mecanizadas: Utilizado para más grandes rodamientos o en condiciones más exigentes, jaulas de latón son más fuertes y estables a altas temperaturas y velocidades. Ofrecen un mejor rendimiento en aplicaciones con pobres lubricación y son comunes en bombas y cajas de engranajes industriales.

• Jaulas de poliamida (nylon): Moldeadas a partir de un polímero reforzado, estas jaulas son livianas, flexibles y ofrecen excelentes propiedades de baja fricción. Son ideales para alta velocidad y bajo ruido. aplicaciones y son resistentes a ciertos productos químicos. Sin embargo, tienen un rango de temperatura limitado y no son adecuados para ambientes extremadamente calurosos.

el careful selection of these rodamiento materials es una parte vital de la especificaciones proceso, asegurando la rodamiento se adapta perfectamente a su función y entorno previstos.

Comprender la capacidad de carga y las clasificaciones de velocidad

Elegir lo correcto rodamiento rígido de bolas para un determinado aplicación requiere más que simplemente conocer sus dimensiones. Una comprensión fundamental de rodamiento specifications , particularmente la capacidad de carga y los índices de velocidad, es esencial para garantizar la confiabilidad y la longevidad. Estas clasificaciones definen los límites de una rodamiento's desempeño y son factores críticos en el proceso de selección.

Carga radial versus carga axial

cada rodamiento está diseñado para soportar un específico tipo de fuerza o carga. Rodamientos rígidos de bolas son particularmente versátiles porque pueden manejar tanto carga radial and carga axial .

• Carga radial: Esta es la fuerza que actúa perpendicularmente al eje. Es la carga principal que más rodamientos rígidos de bolas están diseñados para soportar, y sus profundas pistas de rodadura brindan un excelente soporte para estas fuerzas.

• unxial Load (or Thrust Load): Esta es la fuerza que actúa paralela al eje. Mientras que algunos rodamiento types están diseñados específicamente para carga de empuje , la geometría profunda de la pista de rodadura de rodamientos rígidos de bolas les permite manejar moderada carga axial en ambas direcciones. Esta capacidad de doble propósito los convierte en una opción ideal para aplicaciones con condiciones de carga combinadas.

Clasificaciones de carga estática y dinámica

Los fabricantes proporcionan dos clasificaciones de carga clave para rodamientos , que son vitales para rodamiento applications :

• Clasificación de carga estática ( $C_0$ ): el static load rating represents the maximum load a stationary rodamiento puede soportar sin causar deformación permanente a las pistas de rodadura o rodamientos de bolas . Superar este valor, aunque sea por un momento, puede provocar sangrías y reducir significativamente el rodamiento's rendimiento y vida útil futuros. Esta calificación es crucial para aplicaciones donde rodamientos están sujetos a cargas pesadas durante el reposo, como una grúa que soporta un peso pesado antes de levantarla.

• Clasificación de carga dinámica ( $C$ ): el dynamic load rating is the most critical factor for rodamientos que operan bajo rotación. Se define como la constante carga radial que un grupo de idénticos rodamientos pueden soportar un millón de revoluciones antes de que el 90% de ellas muestren los primeros signos de fatiga del material. Esta calificación se utiliza en el rodamiento fórmula de cálculo de vida, $L_{10}=(C/P{)}^3$ , donde $L_{10}$ es la vida nominal en millones de revoluciones, $C$ es la clasificación de carga dinámica, y $P$ es la carga dinámica equivalente. Esta relación pone de relieve un principio crucial de rodamiento maintenance : una pequeña reducción en la carga operativa puede llevar a un tiempo dramáticamente más largo rodamiento vida.

Clasificaciones de velocidad (límites de RPM)

un rodamiento's La clasificación de velocidad, generalmente expresada en revoluciones por minuto (RPM), indica la velocidad máxima a la que puede operar de manera segura sin generar calor excesivo que podría provocar daños prematuros. rodamiento failure . El límite de velocidad no es un valor fijo sino que está influenciado por varios factores:

• Lubricación: el tipo y método de lubricación (grasa versus aceite) tienen un impacto significativo en la capacidad de velocidad. Petróleo lubricación generalmente permite velocidades más altas que la grasa.

• Diseño de rodamientos: uns previously discussed, rodamiento types con menos fricción, como abiertos o blindados rodamientos , pueden manejar velocidades más altas que sus contrapartes selladas (2RS) debido a la menor resistencia de los sellos de contacto.

• Carga y temperatura: Las cargas más pesadas y las temperaturas de funcionamiento más altas generan más calor, lo que puede requerir una velocidad de funcionamiento más baja para evitar daños térmicos al rodamiento y su lubricante.

Al considerar cuidadosamente estos especificaciones , los ingenieros pueden seleccionar un rodamiento rígido de bolas que no sólo se adapta a las limitaciones físicas de un diseño, sino que también cumple con los exigentes requisitos de rendimiento para una vida útil larga y confiable.

Instalación y manipulación

el performance and service life of a rodamiento rígido de bolas dependen en gran medida de la correcta instalación y manipulación. Incluso una alta calidad rodamiento puede sufrir prematuro rodamiento failure si no está montado correctamente. Siguiendo las mejores prácticas durante instalación Es tan importante como seleccionar el adecuado tipo and especificaciones para tu aplicación .

Técnicas de montaje adecuadas

el fundamental rule of rodamiento installation es aplicar fuerza sólo al anillo que se está ajustando a presión. Aplicar fuerza al anillo incorrecto puede transmitir la carga a través del rodamientos de bolas , causando daños a las pistas de rodadura y una reducción significativa en la rodamiento’s vida. Hay tres métodos principales para el montaje:

• Montaje mecánico: pagara small to medium-sized rodamientos , este es el método más común. Implica utilizar un manguito de montaje y un martillo o una prensa mecánica. El manguito distribuye la fuerza uniformemente alrededor del anillo. si el rodamiento se monta en un eje, la fuerza debe aplicarse al aro interior. Si se monta en el orificio de un alojamiento, la fuerza debe aplicarse al anillo exterior.

• Montaje hidráulico: pagara larger rodamientos , una prensa hidráulica ofrece una fuerza controlada y uniforme, minimizando el riesgo de daños. La presión se puede regular con precisión, asegurando la rodamiento quede correctamente asentado sin sobrecargar los componentes.

• elrmal Mounting (Heating): Este es el método más seguro y recomendado para rodamiento installation . Al calentar el rodamiento (normalmente a una temperatura de 80-100°C), el anillo interior se expande, lo que le permite deslizarse fácilmente sobre el eje. Este método elimina la necesidad de cualquier impacto contundente, protegiendo el rodamiento de daños. Se utilizan calentadores de inducción especializados o baños de aceite controlados para garantizar un calentamiento uniforme y seguro.

Herramientas necesarias

Tener las herramientas adecuadas es esencial para una experiencia fluida y exitosa. instalación . Las herramientas clave incluyen:

• Extractores de rodamientos: Utilizado para la eliminación segura y no destructiva de viejos rodamientos .

• Kits de herramientas de montaje: else kits contain a set of sleeves and an impact hammer, designed to provide correct force application for different rodamiento tamaños.

• Calentadores de Inducción o Placas Calefactoras: pagara the thermal instalación método, estas herramientas proporcionan una forma segura y controlada de calentar el rodamiento uniformemente.

• Herramientas de medición de precisión: Se utilizan micrómetros y calibradores para verificar las dimensiones del eje y la carcasa para garantizar el ajuste y la holgura correctos.

unvoiding Common Installation Mistakes

Descuido durante instalación es una de las principales causas de muerte prematura rodamiento failure . Tenga en cuenta estos errores comunes:

• Aplicación de fuerza incorrecta: el most frequent error is applying impact force to the outer ring when fitting a rodamiento a un eje, o viceversa. Esto puede provocar Brinelling (hendiduras en la pista de rodadura), lo que acorta drásticamente el tiempo de vida. rodamiento’s duración de la vida y puede conducir a una muerte inmediata. rodamiento failure .

• Contaminación: La suciedad, el polvo y otros contaminantes son un rodamiento’s peor enemigo. Incluso las partículas microscópicas pueden provocar desgaste abrasivo y daños. Trabaje siempre en un ambiente limpio y utilice herramientas limpias.

• Sobrecalentamiento: Calentar un rodamiento Por encima de la temperatura recomendada se puede alterar permanentemente la dureza del acero, provocando una pérdida de resistencia y potencial. rodamiento failure .

• Usando un ajuste inadecuado: unn instalación un ajuste demasiado apretado en el eje o en la carcasa puede reducir el rodamiento’s juego interno, causando precarga y calor excesivos. Por el contrario, un ajuste flojo puede provocar deslizamiento del eje y corrosión por fricción. Siempre revisa especificaciones y tolerancias.

• Lubricación inadecuada: mientras lubricación es su propio tema, usando el incorrecto tipo o cantidad de lubricante durante instalación puede ser un error crítico. Siga siempre las recomendaciones del fabricante.

adecuado instalación es un paso crítico en el rodamiento maintenance ciclo de vida. Tomarse el tiempo para utilizar las herramientas y técnicas correctas garantizará su rodamientos rígidos de bolas funcionan a su máximo potencial y proporcionan una vida útil larga y confiable.

Lubricación

unfter proper instalación , eficaz lubricación es el factor más importante para la salud y el rendimiento a largo plazo de un rodamiento rígido de bolas . De hecho, un porcentaje significativo de todos rodamiento failure es directamente atribuible a una mala lubricación , ya sea debido a un error tipo de lubricante, cantidad insuficiente o contaminación. Mantenimiento de rodamientos está incompleto sin un sólido lubricación plano.

Importancia de la lubricación

Lubricación realiza varias funciones críticas que garantizan una rodamiento opera de manera eficiente y confiable:

• Reduce la fricción: el primary role of lubricación es formar una película delgada entre los elementos rodantes (las bolas) y las pistas de rodadura. Esta película evita el contacto directo de metal con metal, reduciendo drásticamente la fricción, la generación de calor y el desgaste.

• Protege del desgaste: Al crear una barrera, lubricación Previene la fatiga superficial y el desgaste abrasivo causado por partículas diminutas. También protege el rodamiento superficies de la corrosión.

• Disipa el calor: uns a rodamiento funciona, genera calor. El lubricante ayuda a alejar este calor de las superficies críticas, evitando daños térmicos al rodamiento y alargando su vida útil.

• Sellos contra contaminantes: Además de los sellos o protectores en el rodamiento En sí mismo, el lubricante (especialmente la grasa) actúa como una barrera secundaria, evitando la entrada de polvo, suciedad y humedad que de otro modo podrían causar daños importantes.

Tipos de lubricantes (grasa, aceite)

el choice between grease and oil as a lubricant depends heavily on the rodamiento's condiciones de funcionamiento, especificaciones , y aplicación .

• Grasa: La grasa es el lubricante más común para rodamientos rígidos de bolas . Es una sustancia semisólida que se elabora combinando un aceite base con un espesante. Sus principales ventajas son que permanece en su lugar, proporcionando excelentes propiedades de sellado y requiriendo cambios menos frecuentes. lubricación . Esto lo convierte en una opción ideal para rodamientos que están sellados de por vida (2RS, ZZ). Sin embargo, batir la grasa a velocidades muy altas puede generar calor y generalmente no se recomienda para velocidades de RPM extremadamente altas. aplicaciones .

• Petróleo: Petróleo lubricación Normalmente se utiliza en aplicaciones de alta velocidad, alta temperatura o alta carga. aplicaciones donde a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred tipo para sistemas con sistema centralizado lubricación sistema, donde el aceite puede ser suministrado y filtrado continuamente. El principal inconveniente es la necesidad de disposiciones de sellado más complejas para evitar fugas.

Lubricación Intervals

un common misconception is that rodamientos están libres de mantenimiento. Mientras está sellado rodamientos están diseñados para una vida útil específica, la mayoría de los demás rodamiento types requieren revisiones periódicas lubricación para reponer el lubricante y eliminar la grasa vieja y contaminada. Determinar el intervalo correcto es crucial y depende de:

• Condiciones de funcionamiento: un rodamiento operando a altas velocidades, altas temperaturas o bajo condiciones pesadas. carga radial requerirá revisiones más frecuentes lubricación que uno en un vehículo de baja velocidad y baja carga. aplicación .

• Medio ambiente: un hostile environment with moisture, dust, or dirt will necessitate more frequent rodamiento maintenance para eliminar los contaminantes.

• Recomendaciones del fabricante: unlways consult the rodamiento guías técnicas del fabricante para temas específicos lubricación intervalos basados en la rodamiento type and especificaciones .

Es igualmente importante evitar la lubricación excesiva. Llenando un rodamiento cavidad con demasiada grasa puede causar una acumulación de presión, lo que provoca daños en el sello y una mayor generación de calor por el batido, lo que en última instancia puede provocar un deterioro prematuro. rodamiento failure . La cantidad correcta suele ser llenar entre el 30 y el 50 % del espacio libre dentro del rodamiento vivienda.

Mantenimiento y solución de problemas

un proactive rodamiento maintenance El programa es clave para evitar tiempos de inactividad inesperados y extender la vida útil de su equipo. mientras rodamientos rígidos de bolas son robustos, no son inmunes al desgaste. Inspección periódica y un sólido conocimiento de las normas comunes. rodamiento failure Los modos pueden ayudarle a identificar y solucionar problemas antes de que conduzcan a reparaciones costosas.

Inspección periódica

Las inspecciones rutinarias son la primera línea de defensa contra rodamiento failure . Las comprobaciones visuales y sonoras a menudo pueden revelar un problema desde el principio.

• Inspección visual: Busque signos de daño en el rodamiento o componentes circundantes. Verifique si hay fugas o grasa descolorida, lo que puede indicar sobrecalentamiento. La presencia de óxido o corrosión en el eje o la carcasa es una clara señal de entrada de humedad.

• unudible and Haptic Inspection: un healthy rodamiento debe funcionar sin problemas y en silencio. Un oído entrenado puede detectar sonidos inusuales como chirridos, chasquidos o traqueteos, que a menudo indican daños internos o contaminación. Un estetoscopio mecánico puede ayudar a identificar la fuente del ruido. De manera similar, una temperatura alta (en comparación con la temperatura de funcionamiento normal) puede ser una señal de alerta de problemas con lubricación o sobrecarga. Las herramientas de análisis de vibraciones también pueden proporcionar un diagnóstico más preciso al identificar frecuencias de fallas específicas.

Procedimientos de limpieza

pagara open rodamientos rígidos de bolas que no estén sellados, limpieza periódica y re- lubricación son parte de la rutina rodamiento maintenance .

• Limpieza: el rodamiento debe retirarse con cuidado de su aplicación y limpie con un solvente de limpieza no inflamable como alcoholes minerales o queroseno. el rodamiento debe remojarse y agitarse para desalojar la grasa vieja y contaminada. Nunca gires un rodamiento con aire comprimido, ya que esto puede hacer que gire a velocidades extremas y dañar las pistas de rodadura o rodamientos de bolas .

• Secado y Relubricación: unfter cleaning, the rodamiento Debe secarse completamente para evitar la corrosión. Una vez seco, se debe volver a lubricar inmediatamente con la cantidad correcta y tipo de grasa según lo especificado por el fabricante. Es importante recordar que los sellados o blindados rodamientos (ZZ o 2RS) normalmente están "lubricados de por vida" y no están diseñados para abrirse, limpiarse o relubricarse.

Modos de falla comunes

Comprender la causa raíz de una rodamiento failure es el paso más crucial en solución de problemas .

• Fatiga: el most common form of rodamiento failure es la fatiga del material, que se manifiesta como descamación o desconchado de las pistas de rodadura. Esta es una señal de que el rodamiento ha llegado al final de su vida útil calculada, como resultado de los millones de ciclos de tensión que ha soportado.

• Contaminación: unbrasive particles like dirt, dust, and metal shavings are responsible for a large percentage of premature rodamiento failure . Causan pequeñas hendiduras en las pistas de rodadura y rodamientos de bolas , lo que provoca un desgaste rápido y un ruido de "chirrido".

• Lubricación inadecuada: Tanto por encima como por debajo lubricación puede causar un rodamiento fracasar. La falta de lubricante provoca contacto metal con metal y desgaste excesivo, mientras que demasiada grasa puede provocar acumulación de calor y daños en el sello.

• Corrosión: Óxido y corrosión en el rodamiento Las superficies suelen ser causadas por agua o productos químicos corrosivos. Esto puede provocar picaduras, lo que altera la superficie lisa de la pista de rodadura y acelera el desgaste.

• Instalación incorrecta: uns discussed previously, applying force incorrectly during instalación puede causar daños, como Brinelling, lo que lleva a una rodamiento failure y ruido.

Consejos para solucionar problemas

Aquí hay una guía rápida para solución de problemas común rodamiento problemas:

Al incorporar estos rodamiento maintenance prácticas, puede extender significativamente la vida de su rodamientos rígidos de bolas y prevenir averías mecánicas inesperadas.

Selección del rodamiento rígido de bolas adecuado

Elegir el apropiado rodamiento rígido de bolas para un nuevo diseño o reemplazo aplicación Es un paso crítico que sintetiza todo el conocimiento cubierto hasta ahora. La elección correcta garantizará un rendimiento, confiabilidad y longevidad óptimos. No coinciden especificaciones , por otro lado, puede provocar una muerte prematura. rodamiento failure y costosos tiempos de inactividad. Estos son los factores clave a considerar en el proceso de selección.

Factores a considerar (carga, velocidad, temperatura)

el demands of the rodamiento application deben ser analizados cuidadosamente para relacionarlos con el rodamiento's capacidades.

• Carga: el most fundamental consideration is the force the rodamiento habrá que apoyar. Debe determinar tanto el carga radial y el carga de empuje que el rodamiento será sometido a. La clasificación de carga dinámica ( $C$ ) del seleccionado rodamiento debe ser suficiente para proporcionar la vida útil requerida bajo la carga dinámica equivalente calculada. De manera similar, la clasificación de carga estática ( $C_0$ ) no debe excederse, especialmente en aplicaciones donde a high load is applied while the rodamiento es estacionario. Aquí es donde surge una comprensión detallada de la rodamiento fórmula de vida ( $L_{10}=(C/P{)}^3$ ) se vuelve invaluable.

• Velocidad: el maximum operating speed of the shaft must be well within the rodamiento's Límite de revoluciones. Las altas velocidades requieren rodamientos con baja fricción, como abiertos o blindados rodamientos , y often necessitate a different tipo de lubricación , como el aceite, que puede disipar el calor de forma más eficaz que la grasa. un rodamiento forzado a operar por encima de su límite de velocidad se sobrecalentará rápidamente, lo que provocará la degradación del lubricante y una rápida rodamiento failure .

• Temperatura: el operating temperature of the aplicación es crucial para seleccionar el correcto rodamiento materials y lubricante. Las altas temperaturas pueden descomponer la grasa y el aceite y, si son lo suficientemente extremas, pueden alterar permanentemente la dureza y resistencia de los anillos y bolas de acero. Para alta temperatura aplicaciones , lubricantes especializados y rodamiento types con jaulas de alta temperatura (como latón) o materiales cerámicos puede ser necesario.

Tamaño y juego del rodamiento

Una vez que se cumplen los requisitos de desempeño, el físico especificaciones debe ser abordado.

• Tamaño: el standard dimensions of a rodamiento rígido de bolas son su diámetro interior (diámetro interior), diámetro exterior y ancho. Estas dimensiones deben coincidir con precisión con el eje y el orificio del alojamiento para garantizar un ajuste adecuado. Un ajuste apretado puede crear una precarga que reduce el juego interno, mientras que un ajuste flojo puede provocar deslizamiento del eje y corrosión por fricción.

• Liquidación interna: Esta es la pequeña cantidad de juego o "holgura" entre el aro interior, las bolas y el aro exterior. es un punto critico especificación que afecta la rodamiento's rendimiento y vida. La holgura estándar, designada como C0, es adecuada para la mayoría de las aplicaciones generales. rodamiento applications . Sin embargo, para condiciones específicas, es posible que se requiera una autorización diferente: rodamiento con un juego C3 tiene un mayor juego interno, lo que es beneficioso para aplicaciones con altas velocidades o temperaturas donde la expansión térmica es un factor. Por el contrario, un espacio libre C2 es más estricto y puede usarse para aplicaciones requiriendo una mayor precisión rotacional.

unccuracy and Tolerance

el precision of a rodamiento rígido de bolas se define por su grado de tolerancia, el cual está estandarizado internacionalmente.

• unBEC Grades: En los Estados Unidos, el Comité de Ingenieros de Rodamientos Anulares (ABEC) establece grados que definen la precisión dimensional y la tolerancia rotacional de rodamientos . Las calificaciones van del 1 (la precisión más baja) al 9 (la precisión más alta).

• unpplication-Specific Needs: un standard ABEC 1 rodamiento Es adecuado para la mayoría de la industria general. rodamiento applications , como motores eléctricos o bombas. Sin embargo, para aplicaciones que requieren un ruido extremadamente bajo y una alta precisión de rotación, como husillos de máquinas herramienta o instrumentos de precisión, se utilizan grados más altos como ABEC 3 o 5. Es importante tener en cuenta que una mayor precisión tiene un costo significativamente mayor, por lo que solo debe especificarse cuando el aplicación realmente lo exige.

Tendencias futuras en rodamientos rígidos de bolas

el world of rodamientos está lejos de ser estático. A medida que las industrias evolucionan y crece la demanda de mayor eficiencia, sostenibilidad y sistemas inteligentes, también lo hace la tecnología detrás. rodamientos rígidos de bolas . el futuro de rodamientos está conformado por tres tendencias clave: avances en rodamiento materials , la integración de tecnología inteligente y un enfoque renovado en soluciones sostenibles.

undvancements in Materials

el quest for higher performance has led to the development of new and improved rodamiento materials . mientras acero cromado sigue siendo el estándar de la industria, la investigación se centra en la creación de aleaciones con mayor resistencia a la fatiga y al desgaste para satisfacer las demandas de velocidades y cargas más altas, particularmente en vehículos eléctricos (EV). Además, el uso de materiales cerámicos como el nitruro de silicio se está volviendo más frecuente, especialmente en alta velocidad. aplicaciones como transmisiones de vehículos eléctricos y turbocompresores. Estos materiales son más ligeros, más rígidos y pueden funcionar a temperaturas más altas con menos lubricación , ofreciendo una importante ventaja de rendimiento. Los investigadores también están explorando el uso de recubrimientos avanzados, como el carbono tipo diamante (DLC), para mejorar la durabilidad y reducir la fricción del acero estándar. rodamientos .

Rodamientos inteligentes con sensores

Una de las tendencias más interesantes es la integración de sensores y electrónica directamente en rodamientos , dando lugar a "inteligentes rodamientos ". estos rodamientos no son sólo componentes mecánicos pasivos; son dispositivos activos de recopilación de datos. Los sensores integrados pueden monitorear parámetros operativos cruciales en tiempo real, incluida la temperatura, la vibración y carga radial . Estos datos en tiempo real permiten un cambio desde el tradicional, basado en el tiempo. rodamiento maintenance a un sistema predictivo mucho más eficiente y rentable mantenimiento modelo. Al detectar anomalías y signos tempranos de desgaste, inteligente rodamientos Puede alertar a los operadores sobre posibles problemas antes de que ocurra una catástrofe. rodamiento failure ocurre, maximizando el tiempo de actividad del equipo y minimizando los costos de reparación. Esta tecnología es la piedra angular de la Industria 4.0, ya que permite que la maquinaria sea consciente de sí misma y se conecte al Internet de las cosas (IoT).

Soluciones de rodamientos sostenibles

uns industries worldwide commit to reducing their environmental footprint, the rodamiento La industria también está avanzando hacia prácticas más sostenibles. Los fabricantes están desarrollando rodamientos con un reducido impacto ambiental durante todo su ciclo de vida. Esto incluye el uso de acero reciclado y el desarrollo de nuevos procesos de fabricación que sean más eficientes energéticamente. Además, existe un impulso para desarrollar lubricantes ecológicos que sean biodegradables y tengan un perfil de toxicidad más bajo. Nuevo rodamiento types están siendo diseñados para reducir la fricción y el consumo de energía, contribuyendo directamente a una mayor eficiencia en el rodamiento applications sirven, desde turbinas eólicas hasta vehículos eléctricos. El concepto de economía circular también está ganando terreno, y algunos fabricantes ofrecen lubricación y servicios de reacondicionamiento para extender la vida útil de rodamientos y minimizar el desperdicio.

el convergence of material science, digital technology, and sustainability will continue to drive the evolution of rodamientos rígidos de bolas , lo que garantiza que sigan siendo el centro de la innovación mecánica durante las próximas décadas.
