Elija rodamientos de rodillos cuyo su aplicación exija una alta capacidad de carga radial, resistencia a los golpes o uso industrial de servicio pesado. Elija rodamientos de bolas, y específicamente rodamientos rígidos de bolas — cuando necesita operación a alta velocidad, manejo combinado de carga radial y axial, baja fricción y dimensiones compactas. Las dos familias portadoras no son rivales; resuelven diferentes problemas de ingeniería y comprender dónde sobresale cada uno evitará fallas prematuras, reducirá los costos de mantenimiento y extenderá significativamente la vida útil de la máquina. En términos prácticos: un rodamiento de rodillos cilíndricos puede transportar 60-70% más carga radial que un rodamiento rígido de bolas de tamaño similar, mientras que el rodamiento de bolas puede funcionar a velocidades dos o tres veces mayor y manejar cargas axiales que dañarían la mayoría de los tipos de rodillos. Las secciones siguientes desglosan cada dimensión de esta comparación con datos específicos, ejemplos de aplicaciones y orientación para la selección. Cómo funcionan los rodamientos de rodillos y los rodamientos de bolas: la diferencia fundamental Ambos tipos de rodamientos utilizan elementos rodantes colocados entre una pista interior y una pista exterior para reducir la fricción entre los componentes giratorios y estacionarios de la máquina. La diferencia crítica de ingeniería radica en la geometría de esos elementos rodantes y el tipo de contacto que hacen con las pistas de rodadura. Rodamientos de bolas: punto de contacto Un rodamiento de bolas utiliza elementos rodantes esféricos. En teoría, cada bola hace contacto con la pista de rodadura en un solo punto, creando lo que los ingenieros llaman punto de contacto . Bajo carga, este punto se deforma elásticamente en una pequeña zona de contacto elíptica, pero el área de contacto sigue siendo pequeña en relación con el diámetro de la bola. Esta geometría produce una fricción muy baja, permite altas velocidades de rotación y permite que el rodamiento acomode cargas radiales (perpendiculares al eje del eje) y cargas axiales/de empuje (paralelas al eje del eje) simultáneamente. La desventaja es una menor capacidad de carga por tamaño de unidad en comparación con los elementos de rodillos. Rodamientos de rodillos: contacto lineal Un rodamiento de rodillos utiliza elementos rodantes cilíndricos, cónicos, de agujas o esféricos. En lugar de un contacto puntual, cada rodillo hace contacto con la pista de rodadura en toda su longitud, creando contacto de línea . Esta geometría de contacto distribuye la carga aplicada sobre un área mucho mayor, aumentando drásticamente la capacidad de carga. Un rodamiento de rodillos cilíndricos con un diámetro de orificio determinado normalmente tiene una capacidad de carga radial dinámica. 1,5 a 2,0 veces mayor que un rodamiento rígido de bolas de tamaño comparable. Sin embargo, el área de contacto más grande genera más fricción, lo que limita la velocidad máxima de funcionamiento y aumenta la generación de calor a altas RPM. Rodamientos de rodillos frente a rodamientos de bolas: comparación técnica directa La siguiente tabla compara las dos familias de rodamientos según los criterios que más importan en las decisiones de selección de ingeniería. Tabla 1: Rodamientos de rodillos frente a rodamientos de bolas: comparación de criterios clave de rendimiento Criterios Rodamientos de rodillos Rodamientos de bolas (incluidos los de ranura profunda) Tipo de contacto Contacto de línea Punto de contacto Capacidad de carga radial muy alto moderado Capacidad de carga axial Limitado (dependiente del tipo) Bueno (ambas direcciones) Manipulación de carga combinada Limitado (rodillos cónicos: buenos) bueno Velocidad máxima (límite ndm) moderado–low Alto a muy alto Fricción/generación de calor superior inferior Resistencia a golpes/impactos muy alto moderado Tolerancia a la desalineación Bajo (excepto rodillos esféricos) Bajo-moderado Altura de la sección radial (compacidad) Más grande (excepto rodillos de agujas) Más compacto Nivel de ruido superior inferior Costo unitario típico (tamaño comparable) superior–moderate inferior Industrias primarias Siderurgia, minería, cajas de cambios, vehículos pesados. Motores, bombas, electrodomésticos, máquinas herramienta. Tipos de rodamientos de rodillos y sus fortalezas específicas Los rodamientos de rodillos no son un solo producto: son una familia de diseños, cada uno optimizado para un desafío de carga y geometría diferente. Seleccionar el tipo de rodamiento de rodillos incorrecto es tan costoso como seleccionar por completo la familia de rodamientos incorrecta. Rodamientos de rodillos cilíndricos El tipo de rodamiento de rodillos más común. Los rodillos cilíndricos proporcionan la mayor capacidad de carga radial en la familia de rodillos y pueden operar a velocidades relativamente más altas que otros tipos de rodillos. ellos ofrecen sin capacidad de carga axial en su forma básica (tipos NU y N) , pero los tipos NJ y NF pueden soportar una carga axial limitada en una dirección, y los tipos NUP/NF en ambas direcciones. Aplicación típica: cojinetes de husillo principal en máquinas herramienta pesadas, cargas radiales de motores eléctricos, ejes de cajas de engranajes grandes. Clasificaciones de carga dinámica para un Rodamiento de rodillos cilíndricos con diámetro interior de 60 mm (p. ej., NU 212) comúnmente alcanzan 95-110 kN radiales. Rodamientos de rodillos cónicos Los rodillos cónicos están inclinados en ángulo, lo que permite que el rodamiento soporte cargas radiales y axiales (de empuje) simultáneas: el único tipo de rodamiento de rodillos que compite directamente con los rodamientos de bolas de contacto angular para aplicaciones de carga combinada. Deben usarse en pares coincidentes (espalda con espalda o cara a cara) para manejar cargas axiales en ambas direcciones. Crítico en cubos de ruedas de automóviles, cojinetes de piñón diferencial y cojinetes de eje intermedio de cajas de cambios. un tipico Rodamiento de rodillos cónicos con diámetro interior de 30 mm (p. ej., 30206) tiene una clasificación radial dinámica de ~43 kN y una clasificación axial de ~43 kN, superando significativamente a un rodamiento de bolas del mismo diámetro para carga combinada. Rodamientos de rodillos esféricos El tipo de rodamiento con mayor capacidad de carga disponible en los catálogos estándar y, excepcionalmente, el tipo de rodillo con la mejor tolerancia a la desalineación: hasta ±1° a 2,5° Desalineación del eje según serie. Los rodillos en forma de barril en una pista exterior curva permiten que el rodamiento se autoalinee. Esencial en aplicaciones donde la deflexión del eje es inevitable: rodillos de fábricas de papel, accionamientos de transportadores de minería, ejes de ventiladores pesados, cribas vibratorias. un Rodamiento de rodillos a rótula con diámetro interior de 100 mm (p. ej., 22220 E) Puede transportar cargas radiales dinámicas superiores a 500 kN. Rodamientos de agujas Los rodillos de agujas tienen una relación longitud-diámetro muy alta (normalmente de 3:1 a 10:1), lo que proporciona una capacidad de carga radial muy alta en una sección transversal radial extremadamente compacta, a veces sin un anillo interior, utilizando la superficie del eje directamente como pista de rodadura interior. Se utiliza en componentes de transmisión automotriz, pivotes de balancines y pistones de bombas hidráulicas donde el espacio radial está severamente restringido. Sin capacidad de carga axial en configuraciones estándar. Rodamientos de rodillos toroidales (CARB) Un diseño relativamente moderno (el rodamiento CARB de SKF, introducido en 1995) que combina la alta capacidad de carga radial de un rodamiento de rodillos cilíndricos con la tolerancia de desalineación de un rodamiento de rodillos a rótula y la libertad axial de un rodamiento cilíndrico. Se utiliza como rodamiento de "extremo libre" en disposiciones de eje donde se debe acomodar la expansión térmica sin inducir tensión axial. Rodamientos rígidos de bolas: el rodamiento más utilizado en el mundo Entre todos los tipos de rodamientos, de rodillos o de bolas, el El rodamiento rígido de bolas (DGBB) es el rodamiento más producido y aplicado a nivel mundial. , lo que representa aproximadamente entre el 30% y el 35% de todas las unidades de rodamientos vendidas (según datos de mercado de SKF y Schaeffler). Comprender qué lo hace tan versátil es esencial para cualquier ingeniero o profesional de mantenimiento. ¿Qué hace que un rodamiento de bolas sea de "ranura profunda"? En un rodamiento de bolas radial estándar, la profundidad de la ranura de la pista de rodadura es relativamente poco profunda, lo que limita la capacidad de carga axial. En un rodamiento rígido de bolas, tanto las pistas de rodadura interior como exterior tienen una profundidad de ranura que es aproximadamente 25-32% del diámetro de la bola . Esta ranura más profunda permite que la bola mantenga un contacto adaptable en ángulos de contacto más altos cuando se aplica una carga axial, lo que permite que el rodamiento soporte cargas de empuje significativas en ambas direcciones, generalmente hasta 25–50 % de su capacidad de carga radial estática como una carga axial continua, dependiendo de la carga radial aplicada simultáneamente. Serie estándar y serie dimensional Los rodamientos rígidos de bolas se fabrican según ISO 15 (estándares dimensionales) en varias series, que se distinguen principalmente por la relación entre el diámetro exterior y el diámetro interior: Serie extraligera (61800 / 16000) — Sección transversal más pequeña; clasificación de carga más baja; Se utiliza donde el espacio radial es crítico, como instrumentos médicos y motores pequeños. Serie ligera (6200, 6300) — La serie de uso general más común. un 6205 rodamiento (diámetro de 25 mm) tiene una capacidad de carga radial dinámica de 14,8 kN y se utiliza ampliamente en motores eléctricos, bombas y ventiladores. Serie media (6300) — Sección transversal más pesada que 6200; mayor capacidad de carga para el mismo orificio. un 6305 rodamiento (mismo diámetro de 25 mm) tiene una clasificación dinámica de 22,5 kN, un 52 % más que el 6205. Serie pesada (6400) — Bolas más grandes y sección más pesada para carga radial máxima en un rodamiento de bolas; Menos común debido a su tamaño, pero especificado para bombas de alta carga y ejes de salida de cajas de engranajes. Opciones de sellado y blindaje Los rodamientos rígidos de bolas están disponibles en tres configuraciones que determinan la lubricación y la protección contra la contaminación: Abierto (sin sufijo) — Sin sellado; Requiere sistema de lubricación externo o engrasador. Se utiliza en entornos limpios con lubricación controlada (por ejemplo, husillos de máquinas herramienta de precisión con lubricación por niebla de aceite). Blindado (sufijo Z o ZZ) — Blindajes metálicos sin contacto en uno o ambos lados. Retenga la grasa y excluya los contaminantes gruesos. Un ligero espacio entre el escudo y el anillo interior permite la ecualización (no completamente sellado). Capacidad de velocidad sin cambios frente a rodamiento abierto. Sellado (sufijo RS, 2RS, RSH) — Juntas de labio de goma en uno o ambos lados, en contacto con el aro interior. Proporcionan una exclusión superior de la contaminación y retención de grasa en entornos sucios, húmedos o polvorientos. Introduzca una ligera fricción, reduciendo la velocidad máxima en aproximadamente 20-30% versus el equivalente abierto. Precargado con grasa de por vida: no se requiere relubricación en aplicaciones estándar. Clasificaciones de carga de rodamientos rígidos de bolas: números reales para guiar la especificación Los catálogos de rodamientos publican dos clasificaciones de carga por rodamiento: el clasificación de carga dinámica (C) , utilizado para calcular la vida a fatiga L10 bajo cargas giratorias, y el clasificación de carga estática (C₀) , se utiliza cuando el rodamiento está estacionario o gira muy lentamente bajo una carga pesada. La siguiente tabla proporciona datos de referencia para tamaños comunes de rodamientos rígidos de bolas para poner la capacidad de carga en una perspectiva concreta. Tabla 2: Capacidades de carga para rodamientos rígidos de bolas comunes (series 6200 y 6300) Rodamiento No. Diámetro interior (mm) DE (mm) Dinámico C (kN) C₀ estático (kN) Limitación de velocidad (rpm, grasa) 6202 15 35 7.65 3.72 22.000 6205 25 52 14.8 7.35 15.000 6210 50 90 35.0 19.8 9.000 6305 25 62 22.5 11.2 12.000 6310 50 110 61.8 38.0 7.000 A modo de comparación, un rodamiento de rodillos cilíndricos NU 210 (diámetro de 50 mm, diámetro exterior similar al del 6210) tiene una clasificación radial dinámica de aproximadamente 62 a 67 kN, casi el doble que los 35 kN del 6210. Ésta es la ventaja de capacidad de carga de los rodamientos de rodillos en términos cuantitativos, que se logra a costa de una capacidad axial nula y límites de velocidad más bajos. Rendimiento de velocidad: donde dominan los rodamientos rígidos de bolas La capacidad de velocidad del rodamiento se caracteriza por la valor ndm — el producto de la velocidad del eje (rpm) y el diámetro medio del rodamiento en milímetros (dm). Este parámetro predice el inicio de la rotura de la película lubricante, el patinaje de las bolas y la sobrecarga térmica. Los rodamientos rígidos de bolas, con lubricación con aceite, alcanzan habitualmente valores ndm de 1,5 a 2,0 × 10⁶ mm·rpm en configuraciones estándar. Precision-grade DGBBs in high-speed spindle applications with oil-air lubrication reach 3,0 × 10⁶ mm·rpm o superior . Por el contrario, los rodamientos de rodillos cilíndricos alcanzan aproximadamente 1,0–1,3 × 10⁶ mm·rpm con lubricación con aceite y los rodamientos de rodillos cónicos generalmente se limitan a 0,6–0,9 × 10⁶ mm·rpm . Un ejemplo práctico: un rodamiento rígido de bolas 6205 (dm ≈ 38,5 mm) está catalogado para 15.000 rpm con grasa y 22.000 rpm con lubricación con aceite . Un rodamiento de rodillos cilíndricos de tamaño comparable y con el mismo diámetro normalmente estaría limitado a 9.000–12.000 rpm con lubricación con aceite. Esta es la razón por la que los motores eléctricos, los turbocompresores, los taladros dentales (hasta 400.000 rpm con bolas de cerámica) y los husillos de máquinas herramienta utilizan abrumadoramente rodamientos de bolas en lugar de rodillos. Cálculo de la vida útil del rodamiento: vida L10 y su significado en la práctica La vida útil de los rodamientos de bolas y de rodillos bajo carga giratoria se calcula utilizando la fórmula de vida nominal ISO 281. Comprender esta fórmula (y cómo la afectan las diferentes capacidades de carga de los dos tipos de rodamientos) es esencial para tomar decisiones de selección informadas. La fórmula básica L10 L10 = (C/P)ᵖ × 10⁶ revoluciones Donde C = capacidad de carga dinámica (kN), P = carga dinámica equivalente del rodamiento (kN) y p = exponente carga-vida ( 3 para rodamientos de bolas, 10/3 ≈ 3,33 para rodamientos de rodillos ). L10 representa la vida que El 90% de una población de rodamientos alcanzará o superará bajo la carga y velocidad especificadas, lo que significa que el 10 % fallará antes de este punto. Ejemplo práctico de comparación de vidas Considere un eje que funciona a 1.500 rpm bajo una carga radial de 5 kN, eligiendo entre un rodamiento rígido de bolas 6210 (C = 35,0 kN) y un rodamiento de rodillos cilíndricos NU 210 (C ≈ 64 kN, mismo diámetro interior): 6210 DGBB : L10 = (35/5)³ × 10⁶ = 7³ × 10⁶ = 343 × 10⁶ revoluciones ≈ 3811 horas a 1.500 rpm Rodillo cilíndrico NU 210 : L10 = (64/5)^(10/3) × 10⁶ = 12,8^3,33 × 10⁶ ≈ 3.700 × 10⁶ revoluciones ≈ 41.000 horas a 1.500 rpm Este cálculo ilustra por qué, a velocidades moderadas con cargas radiales altas, la capacidad de carga superior de un rodamiento de rodillos se traduce en una vida útil dramáticamente más larga. El rodamiento de rodillos en este ejemplo duraría más de 10 veces más bajo la misma carga radial. Sin embargo, si esa misma aplicación también requiere manejar 3 kN de empuje axial, el rodamiento de rodillos cilíndricos no se puede utilizar en su forma básica: el rodamiento rígido de bolas se convierte en la elección correcta y necesaria a pesar de su vida útil calculada más corta. Tipos de rodamientos de bolas más allá de los de ranura profunda: cuándo especificar cada uno Si bien los rodamientos rígidos de bolas son la opción predeterminada dentro de la familia de rodamientos de bolas, otros cuatro tipos de rodamientos de bolas abordan escenarios de carga y velocidad específicos que los DGBB no pueden atender de manera óptima. Rodamientos de bolas de contacto angular Los rodamientos de bolas de contacto angular están diseñados con un ángulo de contacto definido, normalmente 15°, 25° o 40° — eso les permite soportar cargas axiales más altas en una dirección que un DGBB del mismo tamaño. Deben usarse en pares (espalda con espalda o cara a cara) o en conjuntos para manejar cargas axiales en ambas direcciones. Se utiliza en husillos de máquinas herramienta (donde el ángulo de contacto de 15° o 25° en juegos combinados es estándar), bombas y tornillos. Un par de rodamientos de contacto angular 7210 en disposición espalda con espalda maneja cargas axiales radiales y bidireccionales a altas velocidades, una configuración que ningún tipo de rodamiento de rodillos puede replicar a una velocidad equivalente. Rodamientos de bolas autoalineables Presentan una pista de rodadura exterior esférica, que permite hasta ±3° de desalineación del eje . Se utilizan como rodamientos de extremo libre en disposiciones de ejes donde existe incertidumbre sobre la desviación o la alineación, aunque su capacidad de carga es inferior a la de un DGBB estándar del mismo tamaño. Las aplicaciones incluyen maquinaria textil y equipos agrícolas donde es difícil mantener una alineación precisa del eje. Rodamientos de bolas de empuje Diseñado exclusivamente para cargas axiales (empuje) a bajas velocidades. Constan de dos arandelas (eje y carcasa) con bolas y una jaula entre ellas. Se utiliza en cojinetes de empuje de bombas verticales, pivotes de gancho de grúa y posiciones de empuje de columnas de dirección. No puede soportar ninguna carga radial — siempre debe ir acompañado de un rodamiento radial para soportar el peso del eje y las fuerzas radiales. Rodamientos de bolas de contacto de cuatro puntos Un rodamiento de una sola hilera que puede soportar cargas axiales en ambas direcciones simultáneamente, lo que lo hace equivalente a un rodamiento de contacto angular de dos hileras en un espacio axial muy compacto. Se utiliza en cojinetes de paso y orientación de rotores de turbinas eólicas, anillos giratorios en brazos de grúas y actuadores de válvulas grandes. Ejemplos de aplicaciones comunes: qué tipo de rodamiento se utiliza y por qué Las aplicaciones del mundo real aclaran por qué la selección de rodamientos sigue los principios anteriores. Los siguientes ejemplos se extraen de la práctica de ingeniería estándar en las principales industrias. Tabla 3: Selección de rodamientos del mundo real por aplicación y justificación Solicitud Tipo de rodamiento utilizado Razón clave Motor eléctrico (pequeño-mediano) Rodamiento rígido de bolas (6200/6300) Alta velocidad, cargas combinadas, bajo nivel de ruido, compacto Cubo de rueda para automóvil (delantero, accionado) Par de rodamientos de rodillos cónicos o unidad DGBB de contacto angular de dos hileras Cargas pesadas combinadas radiales axiales (en curvas) Husillo del centro de mecanizado CNC Rodamientos de bolas de contacto angular (juego combinado, contacto de 15°) Muy alta velocidad, precisión, cargas combinadas, rigidez. Polea de cabeza de cinta transportadora Rodamiento de rodillos esféricos Carga radial muy alta, desalineación del eje, choque Eje intermedio de la caja de cambios Cojinete de empuje con rodamiento de rodillos cilíndricos (radial) o DGBB (axial) Cargas de engranajes radiales muy altas, la fuerza axial se maneja por separado Electrodoméstico (tambor de lavadora) Rodamiento rígido de bolas (sellado, tipo 6205-2RS) Bajo costo, sellado contra la humedad y sin mantenimiento. Rollo de calendario de fábrica de papel Rodamiento de rodillos esféricos Carga radial extrema, crecimiento térmico del eje, desalineación turbocompresor Rodamiento rígido de bolas o rodamiento de bolas de contacto angular Velocidades extremas (100.000–300.000 rpm), empuje axial bidireccional Consideraciones sobre materiales y grados de precisión Tanto los rodamientos de rodillos como los de bolas se fabrican en una variedad de materiales y grados de precisión que afectan significativamente el rendimiento, y la elección del grado debe coincidir con los requisitos de la aplicación para evitar costos innecesarios o fallas prematuras. Grados de acero La mayoría de los rodamientos utilizan acero cromado 52100 totalmente templado (EN31 / 100Cr6) para pistas y elementos rodantes: endurecido a HRC 60–65 después del tratamiento térmico. Este material proporciona el mejor equilibrio entre dureza, tenacidad y resistencia a la fatiga para la mayoría de las aplicaciones. Para entornos contaminados o aplicaciones expuestas al agua, acero inoxidable 440C Los rodamientos ofrecen resistencia a la corrosión pero a aproximadamente Clasificaciones de carga entre un 20% y un 30% más bajas debido a una menor dureza. Las bolas de cerámica (nitruro de silicio, Si₃N₄) en cojinetes híbridos reducen el peso en un 60 % en comparación con las bolas de acero, reducen las fuerzas centrífugas a alta velocidad, son aislantes eléctricos y proporcionan una excelente resistencia a la corrosión, algo fundamental en aplicaciones de motores accionados por inversor donde el paso de corriente a través de cojinetes de acero estándar provoca daños por estrías. Grados de precisión (ISO 492 / ABEC) Los rodamientos se fabrican con grados de precisión de funcionamiento y dimensiones definidos por ISO 492 (internacional) o ABEC (estadounidense). Los grados desde estándar hasta ultraprecisión son: Normal/ABEC 1 — Grado estándar para uso industrial general. La mayoría de los rodamientos del catálogo, de rodillos y de bolas, son de grado Normal. Adecuado para aplicaciones de hasta ~3400 rpm para la mayoría de los tamaños de orificio. P6/ABEC 3 — tolerancias más estrictas; Se utiliza en aplicaciones de precisión moderada, como bombas y motores eléctricos de mejor calidad. P5/ABEC 5 — Grado de precisión; Se utiliza en motores de alta velocidad, componentes intermedios de máquinas herramienta e instrumentos de precisión. P4/ABEC 7 and P2/ABEC 9 — Calidades de ultraprecisión para husillos de máquinas herramienta CNC, husillos de rectificado, giroscopios aeroespaciales y turbinas dentales. Tolerancias de descentramiento radial tan ajustadas como 1 µm en el grado P4. Especificar un grado de precisión mayor que el que requiere la aplicación agrega costos sin beneficio de rendimiento ; especificar un grado inferior al requerido provoca vibraciones, ruido, generación de calor y reducción de la vida útil. Para la mayoría de las aplicaciones de rodamientos de rodillos industriales, el grado Normal es el correcto. Para máquinas herramienta de precisión y aplicaciones motorizadas de alta velocidad, los DGBB P5 o P4 o los rodamientos de contacto angular son estándar. Lubricación: el factor más importante en la vida útil de los rodamientos Los estudios de SKF y NSK muestran consistentemente que Más del 40% de las fallas prematuras de los rodamientos son causadas por una lubricación inadecuada o incorrecta. — no por sobrecarga o defectos de fabricación. Elegir el tipo de lubricante y el intervalo de relubricación correctos es tan importante como elegir el tipo de rodamiento correcto. Lubricación con grasa versus aceite Lubricación con grasa se utiliza en aproximadamente 80–90% de las aplicaciones de rodamientos . La grasa queda retenida en la carcasa del cojinete y no requiere un sistema de suministro continuo. Adecuado para la mayoría de aplicaciones de rodamientos de bolas y rodillos a velocidades moderadas. Los rodamientos rígidos de bolas sellados y preengrasados ​​están permanentemente lubricados y no requieren mantenimiento. Lubricación con aceite está especificado para altas velocidades (donde el batido de grasa genera calor excesivo), altas temperaturas o donde el aceite tiene un doble propósito como refrigerante o lubricante para engranajes. Los rodamientos de rodillos cilíndricos en cajas de engranajes de alta velocidad y los rodamientos de husillo de contacto angular en máquinas herramienta suelen utilizar aceite circulante o lubricación por niebla de aceite y aire. Selección de grasa para rodamientos de rodillos o de bolas La viscosidad del aceite base es el parámetro crítico para la selección de grasa. Para rodamientos de rodillos que funcionan a velocidades bajas a moderadas bajo cargas pesadas, se utiliza una grasa con una viscosidad de aceite base de 150–220 cSt a 40°C es típico. Para rodamientos rígidos de bolas de alta velocidad en motores eléctricos, se utiliza una grasa de menor viscosidad ( 40–100 cSt a 40°C ) reduce la fricción y el calor. El espesante complejo de litio es el más utilizado para rodamientos industriales en general. Las grasas espesadas con poliurea se prefieren para rodamientos de motores eléctricos de alta temperatura y DGBB sellados permanentemente lubricados. Reconocimiento del modo de falla: cómo fallan de manera diferente los rodamientos de rodillos y de bolas Comprender cómo falla cada tipo de rodamiento en diversas condiciones ayuda a los ingenieros de mantenimiento a identificar las causas fundamentales y evitar que se repitan fallas después del reemplazo. Tabla 4: Modos de falla comunes de los rodamientos, causas y tipos afectados Modo de falla Causa primaria Tipo más afectado Prevención Descantillado/picaduras por fatiga Sobrecarga, contaminación, fin de vida útil. ambos Dimensionamiento correcto, lubricante limpio, reemplazo programado Brinelling (sangría estática) Carga de impacto o vibración mientras está parado Rodamientos de bolas (punto de contacto = mayor tensión) Rodamientos de rodillos para cargas estáticas con fuertes impactos derrapando Velocidad excesiva respecto a la carga (los elementos rodantes se deslizan) Rodamientos de rodillos a alta velocidad con carga ligera. Asegurar una carga mínima; utilizar rodamientos de bolas a alta velocidad acanalado eléctrico Paso de corriente parásita a través del rodamiento (motores accionados por VFD) ambos (ball bearings show classic washboard pattern) Rodamientos de bolas cerámicos híbridos; carcasas aisladas; puesta a tierra del eje Carga de borde / concentración de tensión Desalineación del eje que excede la tolerancia del rodamiento Rodamientos de rodillos cilíndricos (sin tolerancia de desalineación) Rodamiento de rodillos esféricos; improve shaft alignment Rayado de pistas/desgaste abrasivo Lubricante contaminado (partículas > espesor de la película lubricante) ambos Rodamientos sellados; instalación limpia; lubricación filtrada Marco de decisión de selección: ¿Rodamiento de rodillos o rodamiento de bolas? Aplique esta lógica de decisión cuando especifique un rodamiento para una nueva aplicación o reemplace un rodamiento defectuoso cuando la causa raíz sugiera que la selección original puede haber sido incorrecta. Definir el tipo de carga. Carga radial solo a alta velocidad → rodamiento rígido de bolas o rodamiento de rodillos cilíndricos. Carga radial solo a velocidad moderada con magnitud alta → rodamiento de rodillos cilíndricos o esféricos. Axial radial combinado → DGBB, rodamiento de bolas de contacto angular o rodamiento de rodillos cónicos. Sólo empuje puro → rodamiento axial de bolas o rodamiento axial de rodillos cilíndricos. Evaluar los requisitos de velocidad. Arriba ndm = 1,0 × 10⁶ mm·rpm → familia de rodamientos de bolas. Por debajo de este umbral con carga elevada → el rodamiento de rodillos es viable y preferido por su capacidad de carga. Verifique la desalineación. Si la deflexión del eje o la desalineación de la carcasa excede 0,05° → rodamiento de rodillos a rótula o rodamiento de bolas a rótula. Si la alineación se controla dentro de ±0,02° → DGBB estándar o rodamiento de rodillos cilíndricos. Evaluar el entorno. Rodamientos de bolas húmedos, corrosivos o aptos para uso alimentario → de acero inoxidable o cerámicos híbridos. Contaminación extrema con carga pesada → rodamiento de rodillos a rótula sellado. Ambiente limpio y controlado → cojinete de acero estándar del tipo correcto. Calcule la vida L10 para los mejores candidatos. Utilice la carga real, la velocidad y el valor C del rodamiento para verificar que se alcance la vida útil objetivo (comúnmente 20 000 horas para maquinaria industrial, 40 000 horas para aplicaciones críticas o inaccesibles) antes de finalizar la selección. Confirme que el rodamiento se ajuste al espacio y a la disposición de montaje. Si el espacio radial está muy limitado → rodamiento de agujas. Si el espacio axial es limitado → DGBB de sección delgada. Si la aplicación requiere intercambiabilidad y complejidad mínima de adquisición → rodamiento rígido de bolas (mayor disponibilidad y menor costo a nivel mundial). El rodamiento rígido de bolas gana la selección predeterminada en la mayoría de las aplicaciones de servicio moderado por una razón práctica primordial: Ningún otro tipo de rodamiento maneja cargas radiales, cargas axiales en ambas direcciones, altas velocidades y bajo nivel de ruido en un paquete tan compacto, asequible y disponible universalmente. . Cuando los límites de carga de ese paquete se exceden realmente, la familia de rodamientos de rodillos (cualquiera que sea el tipo que se adapte a la geometría específica) ofrece la capacidad de carga y la tolerancia a los impactos que los rodamientos de bolas no pueden igualar.

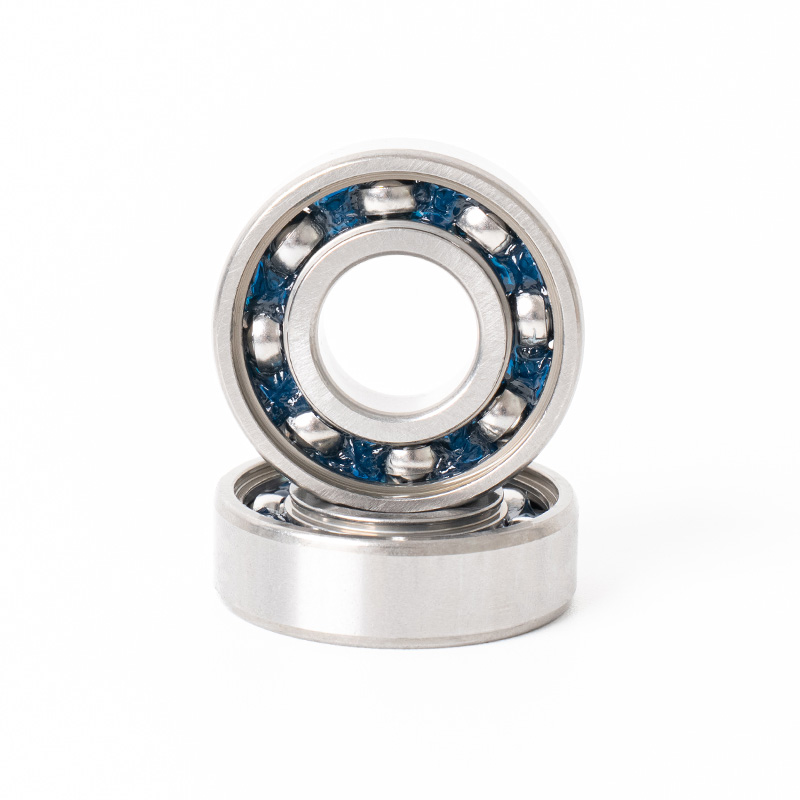

Rodamientos rígidos de bolas son la mejor opción predeterminada para la mayoría de las aplicaciones de uso general — funcionan más rápido, requieren menos mantenimiento y cuestan menos. Los rodamientos de rodillos cónicos, por otro lado, tienen un rendimiento superior cuando se trata de cargas combinadas pesadas (axiales radiales), como en los cubos de las ruedas de los vehículos o en las cajas de cambios industriales pesadas. Elegir el tipo de rodamiento incorrecto provoca fallas prematuras, mayor tiempo de inactividad y mayores costos del ciclo de vida. Este artículo desglosa las diferencias estructurales, las capacidades de carga, los límites de velocidad, las necesidades de lubricación y los casos de uso ideales para ambos tipos de rodamientos, con datos y ejemplos para ayudar a los ingenieros y compradores a tomar decisiones seguras. ¿Qué son los rodamientos rígidos de bolas? Los rodamientos rígidos de bolas (DGBB) son los rodamientos de elementos rodantes más utilizados en el mundo. Sus anillos interior y exterior cuentan con ranuras profundas y continuas que permiten que las bolas soporten cargas radiales y axiales moderadas en cualquier dirección. La característica estructural clave es la geometría de canalización profunda — la profundidad de la ranura es aproximadamente del 25 al 32 % del diámetro de la bola, lo que crea una gran área de contacto y permite un soporte de carga multidireccional sin un montaje complejo. Características principales Velocidad de funcionamiento: hasta 20 000 a 40 000 rpm dependiendo del tamaño y la lubricación Ángulo de contacto: 0°–15° (baja capacidad de carga axial en relación con la radial) Coeficiente de fricción: aproximadamente 0,0010–0,0015 (muy bajo) Variantes: tipos de ranura abierta, sellada (2RS), blindada (ZZ) y de anillo elástico Tolerancia de autoalineación: mínima: sensible a una desalineación del eje superior a 0,05° Un estándar 6206 rodamiento rígido de bolas (diámetro de 30 mm) tiene una capacidad de carga dinámica básica (C) de aproximadamente 19,5 kN y una capacidad de carga estática (C₀) de 11,2 kN, suficiente para la gran mayoría de motores eléctricos, bombas y transportadores. ¿Qué son los rodamientos de rodillos cónicos? Los rodamientos de rodillos cónicos utilizan rodillos cónicos y pistas de rodadura dispuestas de manera que los ejes de los rodillos converjan en un solo punto del eje del rodamiento. Esta geometría les permite manejar Grandes cargas radiales y axiales (de empuje) simultáneas. — haciéndolos indispensables en aplicaciones con carga combinada pesada. El ángulo de contacto, normalmente entre 10° y 30° — es ajustable durante el ensamblaje, lo que brinda a los ingenieros flexibilidad para ajustar la rigidez axial. Ángulos de contacto más grandes significan más capacidad de carga axial pero también mayor fricción. Características principales Velocidad de funcionamiento: normalmente 3000 a 8000 rpm — significativamente más bajo que los DGBB Ángulo de contacto: 10°–30° (alta capacidad de carga axial) Coeficiente de fricción: aproximadamente 0,0018–0,0025 (mayor debido al contacto de línea) Debe instalarse en pares opuestos para manejar cargas de empuje bidireccionales Requiere un ajuste preciso de la precarga durante el montaje. un tipico rodamiento de rodillos cónicos 30206 (diámetro de 30 mm, ángulo de contacto de 15°) tiene una capacidad de carga dinámica (C) de aproximadamente 43 kN, más del doble que la del DGBB de tamaño equivalente, con una capacidad de carga estática (C₀) de alrededor de 48 kN. Comparación directa: parámetros clave de rendimiento La siguiente tabla compara los dos tipos de rodamientos según los parámetros de ingeniería más críticos. Los valores son representativos de rodamientos de clase de precisión estándar (P0/ABEC-1). Tabla 1: Rodamiento de rodillos cónicos frente a rodamiento rígido de bolas: comparación de parámetros clave Parámetro Rodamiento rígido de bolas Rodamiento de rodillos cónicos Capacidad de carga radial moderado Alto Capacidad de carga axial Bajo-Moderado (ambas direcciones) Alto (una dirección por rodamiento) Velocidad máxima (típica) 20 000 a 40 000 rpm 3000 a 8000 rpm Nivel de fricción Muy bajo (~0,0010–0,0015) Bajo-medio (~0,0018-0,0025) Ruido y vibración Muy bajo moderado Tolerancia a la desalineación Muy bajo ( Muy bajo ( Complejidad de montaje Sencillo Complejo (emparejado, precargado) Requisito de lubricación Grasa (sellada) o aceite Aceite preferido (posible grasa) Costo unitario (relativo) inferior superior Clasificación de carga dinámica típica (diámetro de 30 mm) ~19,5 kN (6206) ~43kN (30206) Capacidad de carga: dónde avanzan los rodamientos cónicos La diferencia fundamental en la capacidad de carga se reduce a la geometría de contacto. Los rodamientos rígidos de bolas hacen punto de contacto entre bolas y pistas de rodadura, mientras que los rodamientos de rodillos cónicos hacen contacto de línea a lo largo de toda la longitud del rodillo. El contacto de línea distribuye la carga sobre un área mucho más grande, lo que permite capacidades de carga significativamente más altas. Por ejemplo, en aplicaciones de mazas de ruedas de automóviles, un cojinete de maza delantero típico de un automóvil de pasajeros debe soportar: Cargas radiales: 3.000–6.000 N del peso del vehículo Cargas axiales: 2000–5000 N en curvas (fuerzas laterales) Cargas de momento: por reacción del par de frenado y superficies irregulares de la carretera Un rodamiento rígido de bolas no puede soportar de manera confiable este perfil de carga combinado durante 150.000 km de vida útil del vehículo. Esta es la razón Prácticamente todos los cubos de ruedas de vehículos de pasajeros en todo el mundo utilizan rodamientos de rodillos cónicos o unidades de cubo-cojinete de contacto angular. – no DGBB. Sin embargo, para aplicaciones con cargas puramente radiales o cargas axiales ligeras , los rodamientos rígidos de bolas son competitivos. Un motor eléctrico que funciona a 3000 RPM con transmisión por correa podría generar una carga radial de 800 N y una carga axial de 200 N, dentro de la capacidad de un DGBB con menor costo y ruido. Rendimiento de velocidad: los rodamientos rígidos de bolas dominan las aplicaciones de altas RPM La capacidad de velocidad está determinada principalmente por la generación de calor y las fuerzas centrífugas sobre los elementos rodantes. Los rodamientos de bolas, con su punto de contacto y menor fricción, generan mucho menos calor a altas velocidades que los rodamientos de rodillos cónicos. el velocidad limitante (la velocidad máxima para la lubricación con grasa sin aumento excesivo de temperatura) para un 6206 DGBB estándar es de aproximadamente 13.000 rpm ; con lubricación por chorro de aceite puede exceder 25.000 rpm . Por el contrario, un rodamiento de rodillos cónicos 30206 tiene una velocidad límite lubricada con grasa de sólo aproximadamente 4.500 rpm . Esto hace que los rodamientos rígidos de bolas sean los elección estándar para : Motores eléctricos (1000 a 30 000 RPM) Husillos para máquinas herramienta (hasta 40.000 RPM con grados de precisión) Taladros dentales y giroscopios aeroespaciales (100.000 RPM en variantes de ultraprecisión) Electrodomésticos: tambores de lavadora, ventiladores, herramientas eléctricas. Los rodamientos de rodillos cónicos se utilizan donde las velocidades son moderadas y las cargas pesadas; piense ejes de camión (800–2500 RPM) , equipos de minería y maquinaria agrícola. Requisitos de lubricación y diferencias de mantenimiento La estrategia de lubricación difiere significativamente entre los dos tipos y tiene un impacto directo en el costo total de propiedad. Rodamientos rígidos de bolas Los DGBB sellados (tipo 2RS) vienen preempaquetados con grasa para funcionamiento sin mantenimiento durante toda la vida útil del rodamiento, a menudo entre 20 000 y 50 000 horas de funcionamiento en condiciones estándar. Esta es una ventaja significativa en aplicaciones inaccesibles o de gran volumen. Los DGBB de tipo abierto se pueden relubricar, pero requieren un control cuidadoso de la cantidad de grasa para evitar pérdidas por agitación. Rodamientos de rodillos cónicos Los rodamientos de rodillos cónicos generan más calor debido al contacto lineal y al deslizamiento en la interfaz entre nervaduras y rodillos. ellos requieren más atención de lubricación : Se prefiere la lubricación con aceite a velocidades de moderadas a altas para gestionar el calor de forma eficaz Los intervalos de relubricación con grasa son más cortos; normalmente cada 2000 a 5000 horas en uso industrial pesado El llenado excesivo de grasa provoca agitación y temperaturas de funcionamiento elevadas, lo que acelera el desgaste. La precarga debe verificarse y ajustarse periódicamente, especialmente en aplicaciones de vehículos. En el análisis de costos del ciclo de vida total, los rodamientos de rodillos cónicos a menudo requieren 2 o 3 veces más mano de obra de mantenimiento que los DGBB sellados equivalentes, un factor de gran importancia en entornos de producción automatizados. Instalación y montaje: complejidad versus simplicidad Los rodamientos rígidos de bolas son unidades autónomas: instale un rodamiento, apriete la contratuerca y listo. Sus tolerancias son indulgentes y la desalineación hasta 0,05° puede acomodarse sin una reducción drástica de la vida. Los rodamientos de rodillos cónicos son más exigentes: ely must be installed in parejas opuestas para manejar cargas axiales bidireccionales: se debe seleccionar una disposición cara a cara (DF) o espalda con espalda (DB) en función de la dirección de carga de momento de la aplicación. La precarga debe ajustarse con precisión : muy poco provoca un juego excesivo y una reducción de la vida útil del rodamiento; demasiado provoca sobrecalentamiento y fallas prematuras. La precarga de los cojinetes de cubos de automóviles, por ejemplo, normalmente se establece entre 10 y 30 N·m de par de arrastre. el inner and outer rings (cup and cone) are separable , que simplifica el envío y el inventario pero agrega pasos de ensamblaje. Las tolerancias del eje y la carcasa deben ser más estrictas para mantener la precarga correcta en el rango de temperatura de funcionamiento. Para las líneas de fabricación de gran volumen, esta complejidad adicional se traduce directamente en tiempos de ciclo de montaje más largos y mayores requisitos de control de calidad. Escenarios de aplicación típicos para cada tipo de rodamiento Hacer coincidir el tipo de rodamiento con el perfil de carga-velocidad real de la aplicación es el criterio de selección más importante. A continuación se muestran aplicaciones representativas del mundo real para cada tipo. Tabla 2: Escenarios de aplicación comunes por tipo de rodamiento Solicitud Tipo de rodamiento utilizado Razón clave Motor eléctrico (1500 a 3000 RPM) Rodamiento rígido de bolas Bajo nivel de ruido, alta velocidad, sellado de por vida Buje de rueda de turismos Rodamiento de rodillos cónicos Altas cargas axiales radiales combinadas Husillo de máquina herramienta CNC Rodamiento rígido de bolas (precision) Altas RPM, baja vibración, tolerancias estrictas Diferencial del eje trasero del camión Rodamiento de rodillos cónicos Fuerte empuje radial a baja velocidad. Rodillos tensores de cinta transportadora Rodamiento rígido de bolas Bajo costo, sellado, mínimo mantenimiento. Eje de salida de caja de cambios industrial Rodamiento de rodillos cónicos Altas fuerzas de engranajes axiales radiales tambor de lavadora Rodamiento rígido de bolas Funcionamiento silencioso, cargas moderadas, bajo coste. Eje principal de trituradora de minería Rodamiento de rodillos cónicos Cargas de choque radiales extremas Grados de ruido, vibración y precisión Para aplicaciones en las que es importante un funcionamiento silencioso (electrodomésticos, dispositivos médicos, equipos de oficina), los rodamientos rígidos de bolas tienen una clara ventaja. Su punto de contacto y su menor velocidad de deslizamiento interno generan significativamente menos ruido que los rodillos de contacto lineal de los rodamientos cónicos. Ambos tipos de rodamientos están disponibles en grados de precisión. El sistema ISO define grados desde P0 (estándar) hasta P2 (ultraprecisión). Para DGBB: P0 (ABEC-1): Uso industrial general: motores, bombas, ventiladores. P6 (ABEC-3): Precisión dimensional mejorada para máquinas herramienta y compresores P5 (ABEC-5): Husillos de alta precisión, instrumentos de medición. P4/P2 (ABEC-7/9): Equipos aeroespaciales y semiconductores de ultraprecisión Los rodamientos de rodillos cónicos también están disponibles en grados de precisión, pero su ruido de fondo inherente es mayor debido al contacto deslizante en la nervadura del extremo grande del rodillo. Para aplicaciones que requieren niveles de vibración inferiores 0,5 mm/s (ISO 10816 Grado A) , los rodamientos rígidos de bolas suelen ser la única opción viable de una sola hilera. Cómo elegir: un marco de decisión práctico Utilice la siguiente lógica de decisión al seleccionar entre rodamientos rígidos de bolas y rodamientos de rodillos cónicos: Definir el perfil de carga. Si la aplicación implica cargas radiales y axiales combinadas donde la carga axial excede el 30% de la carga radial, los rodamientos de rodillos cónicos son el candidato más fuerte. Si la carga axial es inferior al 20% de la carga radial, es probable que los DGBB sean suficientes. Verifique el requisito de velocidad. Si la velocidad del eje excede las 8000 RPM, los rodamientos de rodillos cónicos probablemente requerirán una compleja lubricación por chorro de aceite. Los DGBB son la opción natural para aplicaciones de alta velocidad. Evaluar la tolerancia al mantenimiento. Si la relubricación es difícil o indeseable, los DGBB sellados ofrecen una gran ventaja. Si el mantenimiento regular está incluido en el programa de servicio y las cargas lo exigen, los rodamientos cónicos son aceptables. Considere las limitaciones de ruido y vibración. Para aplicaciones de bajo ruido (por debajo de 65 dBA), se prefieren los rodamientos rígidos de bolas. Calcule el costo total de propiedad, no solo el precio unitario. Considere la mano de obra de instalación, la lubricación, el riesgo de tiempo de inactividad y los intervalos de servicio antes de tomar una decisión final. En caso de duda, consulte el software de selección del fabricante de rodamientos (SKF Bearing Select, NSK Bearing Doctor o Timken Bearing Catalog) e ingrese los parámetros reales de carga, velocidad y temperatura para calcular Vida útil del rodamiento L10 en horas para cada candidato. Resumen: ¿Qué rodamiento es el adecuado para su aplicación? Elija rodamientos rígidos de bolas cuando su aplicación exige alta velocidad, bajo nivel de ruido, mantenimiento mínimo y cargas combinadas moderadas. Cubren la mayoría de las aplicaciones industriales y de consumo de manera rentable y sus variantes selladas eliminan la lubricación como una preocupación operativa. Elija rodamientos de rodillos cónicos cuando su aplicación implica cargas radiales y axiales combinadas pesadas, velocidades de eje de bajas a moderadas y entornos donde una mayor densidad de carga justifica la complejidad adicional de la instalación combinada y el mantenimiento periódico. Ningún tipo de rodamiento es universalmente superior: la elección correcta depende de una evaluación honesta de la carga, la velocidad, el medio ambiente y el costo del ciclo de vida. En muchos sistemas de servicio pesado, ambos tipos coexisten: DGBB en ejes de motores de alta velocidad, rodamientos de rodillos cónicos en etapas de salida de movimiento lento y muy cargadas.

Descripción general: los principales tipos de rodamientos y cómo elegirlos Los rodamientos son componentes mecánicos que reducen la fricción entre piezas móviles mientras soportan cargas radiales y/o axiales. hay más de una docena de tipos distintos de rodamientos en uso industrial común, cada uno diseñado para direcciones de carga, velocidades, tolerancia de desalineación y condiciones ambientales específicas. Elegir el tipo incorrecto provoca fallas prematuras, calor excesivo o costos innecesarios. El tipo de rodamiento más utilizado en todas las industrias es el rodamiento rígido de bolas — valorado por su versatilidad, capacidad de alta velocidad y baja fricción. Sin embargo, las aplicaciones que involucran cargas radiales pesadas, cargas axiales altas, cargas combinadas o desalineación del eje requieren cada una un tipo de rodamiento diferente. Esta guía cubre todas las categorías principales con los datos necesarios para hacer una selección informada. Rodamientos rígidos de bolas: el tipo de rodamiento más versátil Rodamientos rígidos de bolas (DGBB) son el punto de referencia con el que a menudo se comparan otros tipos de rodamientos. Consisten en un aro interior, un aro exterior, un juego de bolas y una jaula, con ranuras profundas que les permiten manejar cargas radiales y axiales moderadas en cualquier dirección. Construcción y especificaciones clave La característica definitoria es la ranura profunda y continua mecanizada en los anillos interior y exterior. Esta geometría de ranura permite que las bolas mantengan un área de contacto grande en relación con su tamaño, lo que permite: Capacidad de carga radial: Carga de diseño primaria; moderado a alto dependiendo del tamaño del rodamiento Capacidad de carga axial: hasta ~50% de la capacidad de carga radial en cualquier dirección, mucho más alto que la mayoría de los otros tipos de rodamientos de bolas Capacidad de velocidad: Entre los más altos de todos los tipos de rodamientos; Los tamaños comunes operan rutinariamente a 10 000 a 30 000 rpm o superior Tolerancia de desalineación: Muy bajo, normalmente ±0,05° a ±0,10° ; El eje y la carcasa deben estar alineados con precisión. Fricción: Fricción de funcionamiento muy baja: ideal para aplicaciones de alta velocidad con eficiencia energética Variantes comunes Abierto (sin sello): Mínima fricción; requiere mantenimiento de lubricación externa Blindado (ZZ): Escudos metálicos en uno o ambos lados; protege contra la contaminación gruesa, permite que algo de lubricante se escape Sellado (2RS): Juntas de contacto de goma en ambos lados; Lubricación con grasa completamente cerrada, adecuada para ambientes contaminados. Acero inoxidable: Para ambientes corrosivos o aptos para uso alimentario. De sección delgada (tipo Kaydon): Sección transversal extremadamente pequeña para diseños livianos o con limitaciones de espacio Aplicaciones típicas Los rodamientos rígidos de bolas son la opción estándar en motores eléctricos (prácticamente todos los motores de potencia fraccionaria e integral los utilizan), bombas, cajas de cambios, electrodomésticos, alternadores de automóviles y husillos de máquinas herramienta. El SKF 6205-2RS, un DGBB sellado de 25 mm de diámetro, es uno de los rodamientos más producidos en el mundo y se encuentra en todo, desde lavadoras hasta rodillos transportadores. Rodamientos de bolas de contacto angular Los rodamientos de bolas de contacto angular (ACBB) están diseñados para cargas radiales y axiales combinadas donde el componente axial es significativo. Las bolas hacen contacto con las pistas de rodadura en un punto específico. ángulo de contacto - normalmente 15°, 25° o 40° — que determina la relación entre la capacidad de carga axial y radial. Ángulo de contacto de 15°: Lo mejor para aplicaciones de alta velocidad con cargas axiales moderadas (por ejemplo, husillos de máquinas herramienta) Ángulo de contacto de 25°: Capacidad radial/axial equilibrada; carga combinada de uso general Ángulo de contacto de 40°: Alta capacidad de carga axial; Se utiliza donde dominan las fuerzas de empuje. Debido a que generan una fuerza de reacción axial bajo carga radial, los rodamientos de bolas de contacto angular casi siempre se utilizan en pares montados espalda con espalda (DB) o cara a cara (DF) para manejar el empuje en ambas direcciones. Son la opción estándar para husillos de máquinas herramienta, husillos de bolas y cubos de ruedas de automóviles (eje delantero). Rodamientos de rodillos cilíndricos Los rodamientos de rodillos cilíndricos utilizan elementos rodantes cilíndricos que hacen contacto lineal con las pistas de rodadura en lugar del contacto puntual de los rodamientos de bolas. Este contacto de línea distribuye la carga sobre un área mucho más grande, dándoles capacidad de carga radial de 1,5 a 3 veces mayor que los rodamientos rígidos de bolas equivalentes de las mismas dimensiones límite. Tipo NU/N: Sin ubicación axial desde un anillo; Libre para flotar axialmente: ideal para alojamiento de expansión térmica. Tipo NJ/NF: Ubicación axial unidireccional; maneja un empuje limitado en una dirección Tipo NUP/NP: Ubicación axial bidireccional; maneja un empuje moderado en ambos sentidos Los rodamientos de rodillos cilíndricos también ofrecen capacidad de alta velocidad , solo superado por los rodamientos de bolas, porque los rodillos y las pistas de rodadura se pueden rectificar con precisión con tolerancias muy estrictas. Se utilizan ampliamente en motores eléctricos, turbinas, cajas de cambios y laminadores. Una limitación clave es su tolerancia de desalineación casi nula - normalmente under ±0.04°. Rodamientos de rodillos cónicos Los rodamientos de rodillos cónicos están diseñados para soportar cargas radiales y axiales combinadas pesadas simultáneamente . Tanto los rodillos como las pistas de rodadura son cónicos: todas las superficies cónicas convergen en un punto común en el eje del rodamiento, que es el requisito geométrico para un contacto de rodadura puro. El ángulo de contacto (normalmente 10° a 30° ) determina la proporción de capacidad axial versus radial. Un ángulo más pronunciado conlleva más carga axial pero requiere una precarga axial más alta para mantener la estabilidad. Al igual que los rodamientos de bolas de contacto angular, los rodamientos de rodillos cónicos deben utilizado en parejas opuestas porque solo soportan carga axial en una dirección. Capacidad de carga radial: Muy alto: entre los más altos de cualquier tipo de rodamiento con elementos rodantes Capacidad de carga axial: Alto en una dirección por rodamiento; muy alto cuando se combina Clasificación de velocidad: Moderado: más bajo que los rodamientos de bolas o de rodillos cilíndricos debido a la fricción por deslizamiento en la nervadura del extremo grande del rodillo Requisito de precarga: Debe precargarse adecuadamente durante la instalación; La precarga incorrecta es la principal causa de fallo prematuro. Las aplicaciones dominantes son los rodamientos de ruedas de automóviles, los diferenciales de vehículos, los semiejes y las cajas de cambios industriales pesadas. el Timken 30206 La serie se encuentra entre las familias de rodamientos de rodillos cónicos más reconocidas en el uso industrial y automotriz. Rodamientos de rodillos esféricos Los rodamientos de rodillos a rótula contienen dos filas de rodillos en forma de barril que se desplazan sobre una pista de rodadura de anillo exterior esférica común. Esta pista exterior esférica permite que el rodamiento autoalineación hasta ±2° a ±3° de desalineación angular — convirtiéndolos en la opción preferida cuando la deflexión del eje, la distorsión de la carcasa o los errores de instalación son inevitables. Capacidad de carga radial: Muy alto: uno de los más altos entre todos los tipos de rodamientos Capacidad de carga axial: Moderado en ambas direcciones simultáneamente Tolerancia de desalineación: ±1° a ±2,5° — lo mejor de cualquier tipo de rodamiento de rodillos Capacidad de velocidad: Moderado; Más bajo que los rodamientos de bolas pero adecuado para la mayoría de las transmisiones industriales pesadas. Los sistemas transportadores pesados, fábricas de papel, equipos de minería, trituradoras, ventiladores y ejes de hélices marinas son aplicaciones clásicas de rodamientos de rodillos a rótula. Se eligen cuando los tramos largos entre soportes hacen que la deflexión del eje sea significativa o cuando es difícil lograr o mantener una alineación precisa. Rodamientos de agujas Los rodamientos de agujas utilizan rodillos con una relación longitud-diámetro de 3:1 a 10:1 — mucho más alto que los rodillos cilíndricos convencionales. Este perfil delgado proporciona Capacidad de carga radial muy alta en una sección transversal extremadamente compacta. , haciéndolos indispensables en diseños con espacio limitado. Taza extraída (tipo concha): Capa exterior delgada estampada en acero; utilizado en conjuntos planetarios de transmisión, pivotes de balancines Conjuntos enjaulados: Rodillos retenidos en una jaula; Se utiliza con un eje endurecido como pista de rodadura interior para ahorrar aún más espacio. Combinación aguja/empuje: Elemento radial de rodillo de agujas combinado con un conjunto de arandela de empuje para un manejo compacto de carga combinada Las transmisiones automotrices, los motores de dos tiempos (extremo pequeño de biela), las bombas hidráulicas y las juntas universales (juntas en U) son aplicaciones principales de rodamientos de agujas. La compensación es tolerancia cero a la desalineación y sensibilidad a cargas de impacto . Rodamientos de empuje: empuje de bolas y empuje de rodillos Los cojinetes de empuje están diseñados específicamente para transportar cargas puras o predominantemente axiales (empuje) actuando paralelamente al eje del eje. Proporcionan poca o ninguna capacidad de carga radial y deben usarse en combinación con un rodamiento radial cuando ambos tipos de carga están presentes. Rodamientos de empuje de bolas Consta de dos arandelas (pistas de rodadura) y un juego de bolas en una jaula. Sencillo, económico y capaz de soportar cargas axiales moderadas a velocidades relativamente bajas a medias. Común en columnas de dirección de automóviles, taburetes de bar y tocadiscos tipo Lazy Susan. No apto para aplicaciones de alta velocidad — La fuerza centrífuga hace que las bolas patinen a altas RPM. Rodamientos axiales de rodillos cilíndricos y cónicos Utilice rodillos en lugar de bolas, siempre que capacidad de carga axial significativamente mayor a través de contacto de línea. Los rodamientos axiales de rodillos cónicos pueden soportar cargas axiales muy pesadas y se utilizan en ganchos de grúas, equipos de perforación y bloques de empuje marinos. Los rodamientos axiales de rodillos cilíndricos se utilizan en prensas y mesas de máquinas herramienta. Rodamientos axiales de rodillos esféricos Combine una capacidad de carga axial muy alta con capacidad de autoalineación hasta ±2° . También pueden soportar cargas radiales moderadas. Se utiliza en cojinetes de empuje de hélices de barcos, bombas verticales y máquinas extrusoras donde coexisten cargas axiales pesadas y cierta desalineación. Rodamientos de bolas autoalineables Los rodamientos de bolas a rótula tienen dos filas de bolas que se desplazan sobre una pista de rodadura de anillo exterior esférica común, idéntica en principio a los rodamientos de rodillos a rótula, pero que utilizan bolas en lugar de rodillos. Se acomodan ±1,5° a ±3° de desalineación angular , más que los rodamientos rígidos de bolas pero menos capacidad de carga radial que los rodamientos de rodillos a rótula. Su principal ventaja sobre los rodamientos de rodillos a rótula es Menor fricción y mayor capacidad de velocidad. , lo que los hace apropiados para ejes cargados de ligera a moderada con incertidumbres de alineación; la maquinaria agrícola, la maquinaria textil y las poleas transportadoras son ejemplos típicos. Comparación de todos los tipos principales de rodamientos La siguiente tabla proporciona una comparación directa de los parámetros de rendimiento más importantes entre los principales tipos de rodamientos para respaldar las decisiones de selección: Tipo de rodamiento Carga radial Carga axial Velocidad Desalineación Ruido / Fricción Bola de ranura profunda bueno moderado Excelente Limitado Excelente Bola de contacto angular bueno bueno Excelente Limitado bueno Rodillo cilíndrico Excelente Limitado bueno Limitado bueno Rodillo cónico Excelente Excelente moderado Limitado moderado Rodillo esférico Excelente bueno moderado Excelente moderado Rodillo de agujas Excelente Pobre/No apto bueno Pobre/No apto moderado Bola autoalineante moderado Limitado bueno Excelente bueno Empuje de bola Pobre/No apto moderado moderado Pobre/No apto bueno Rodillo esférico Thrust moderado Excelente Limitado bueno moderado Cómo seleccionar el tipo de rodamiento adecuado: un marco práctico Seleccionar el tipo de rodamiento correcto requiere evaluar sistemáticamente las condiciones de funcionamiento. Siga estos pasos para elegir la opción correcta: Determine la dirección de la carga: Sólo radial → rodillo cilíndrico o DGBB. Sólo axial → cojinete de empuje. Combinado → contacto angular, rodillo cónico o rodillo esférico. Evaluar la magnitud de la carga: Cargas de ligeras a moderadas → rodamientos de bolas (menor fricción, mayor velocidad). Cargas pesadas → rodamientos de rodillos (contacto lineal, mayor capacidad por tamaño). Evaluar la velocidad de operación: La alta velocidad (por encima de 3000 a 5000 RPM normalmente) favorece los rodamientos de bolas sobre los de rodillos. Para velocidades muy altas, se prefieren los rodamientos rígidos de bolas o de contacto angular. Verifique las condiciones de alineación: Si la deflexión del eje o la desalineación de la carcasa excede ±0,1°, utilice rodamientos de bolas autoalineantes (cargas ligeras) o rodamientos de rodillos a rótula (cargas pesadas). Considere las limitaciones de espacio: Espacio radial reducido → rodamientos de agujas. Sección axial delgada → rodamientos de bolas de sección delgada o arandelas de empuje. Factor en el medio ambiente: Contaminación o lavado → rodamientos rígidos de bolas sellados o rodamientos de rodillos a rótula sellados. Ambientes corrosivos → rodamientos híbridos de acero inoxidable o cerámica. Calcule la vida útil del rodamiento (L10): Utilice la fórmula básica de vida nominal ISO 281 con la capacidad de carga dinámica (C) del rodamiento seleccionado y la carga dinámica equivalente (P). Objetivo L10 ≥ 20.000 horas para la mayoría de aplicaciones industriales. Selección del tipo de rodamiento por industria y aplicación Ciertas industrias y tipos de aplicaciones han establecido opciones de tipos de rodamientos basadas en mejores prácticas basadas en décadas de experiencia operativa: Selecciones de tipos de rodamientos con mejores prácticas para aplicaciones comunes en las principales industrias. Solicitud Tipo de rodamiento recomendado Razón principal Motores eléctricos (propósito general) Bola de ranura profunda Bearing Alta velocidad, baja fricción, bajo ruido Husillos de máquinas herramienta Bola de contacto angular (paired) Alta velocidad, precisión, carga combinada Buje de rueda para automóvil (impulsión trasera) Rodillo cónico Bearing (paired) Cargas combinadas pesadas, precarga ajustable Accionamientos para transportadores mineros Rodillo esférico Bearing Cargas pesadas, tolerancia a desalineación del eje. Planetario de transmisión automotriz Rodillo de agujas Bearing Alta carga radial en un espacio radial mínimo Bloque de empuje de hélice para buque Rodillo esférico Thrust Bearing Carga axial muy alta, autoalineante. Caja de cambios industrial (eje de salida) Rodillo cilíndrico Thrust Bearing Separa el manejo de carga radial y axial. Ejes para maquinaria agrícola Bola autoalineante Bearing Desalineación from mounting, light loads Consideraciones de mantenimiento y lubricación de rodamientos por tipo Los requisitos de lubricación difieren significativamente entre los tipos de rodamientos y son fundamentales para lograr la vida útil nominal. Más del 50% de los fallos prematuros de los rodamientos se atribuyen a problemas de lubricación: muy poca, demasiada, tipo incorrecto o lubricante contaminado. Rodamientos rígidos de bolas (sealed): Lleno de fábrica con grasa de por vida; no se requiere relubricación en condiciones normales hasta 20.000 horas . Rodamientos de rodillos esféricos y cilíndricos (grandes): Por lo general, se lubrican con aceite en las cajas de engranajes o se lubrican con grasa a intervalos regulares; se vuelve a engrasar cada 2000 a 5000 horas Es común en entornos industriales. Rodamientos de rodillos cónicos: Requiere especial atención tanto al tipo de lubricante como a la precarga; la selección de la viscosidad del aceite es fundamental; Los aceites ISO VG 150–320 son típicos para aplicaciones industriales de rodamientos de rodillos cónicos. Rodamientos de agujas: A menudo se lubrican mediante salpicaduras o niebla de aceite; en aplicaciones de motor dependen del circuito de aceite del motor; un suministro adecuado de aceite no es negociable. Cojinetes de empuje: Debe mantener una película de aceite bajo carga axial alta; generalmente se prefiere la lubricación con aceite a la grasa para aplicaciones de empuje con cargas pesadas.

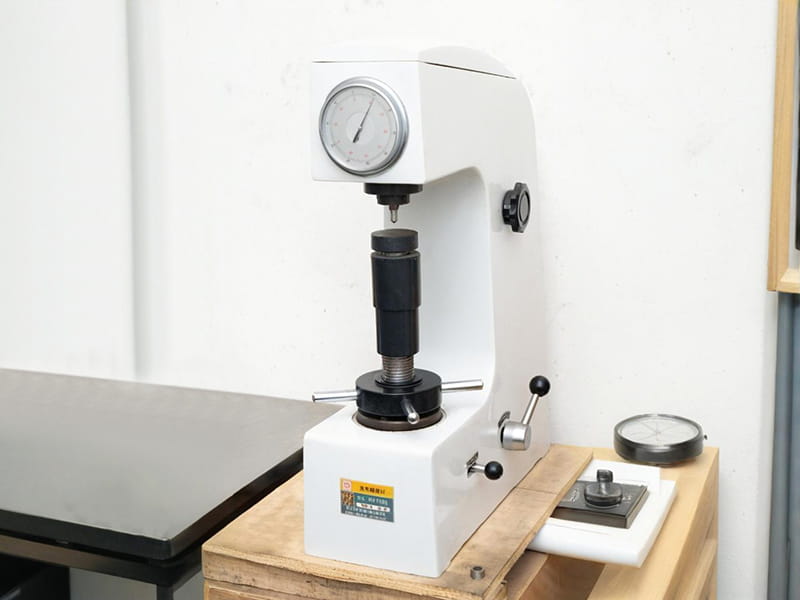

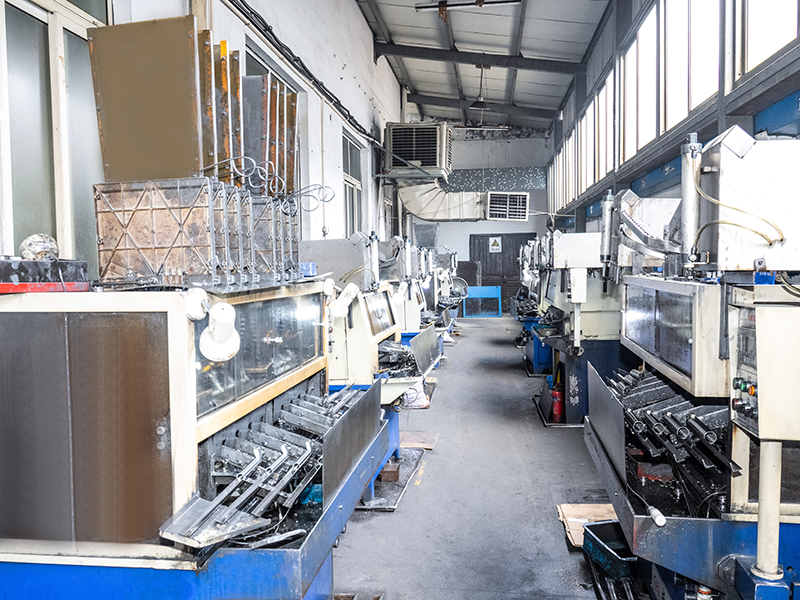

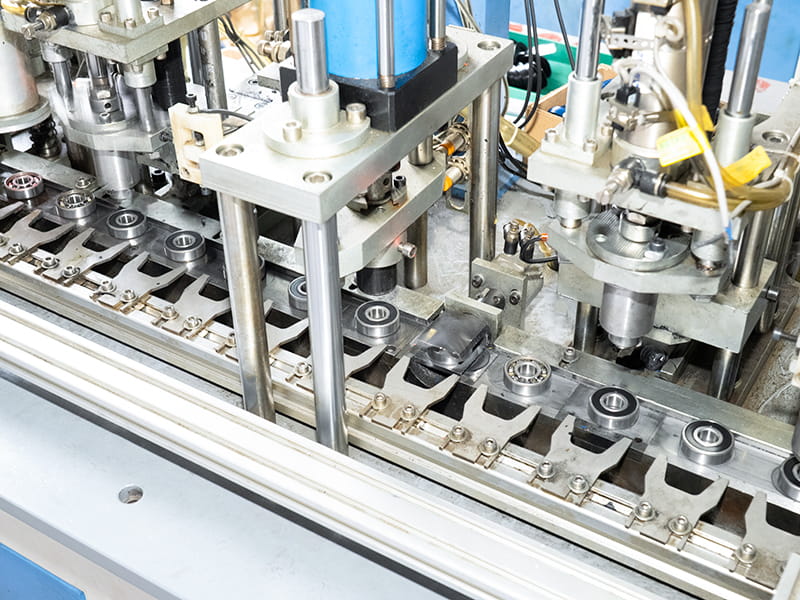

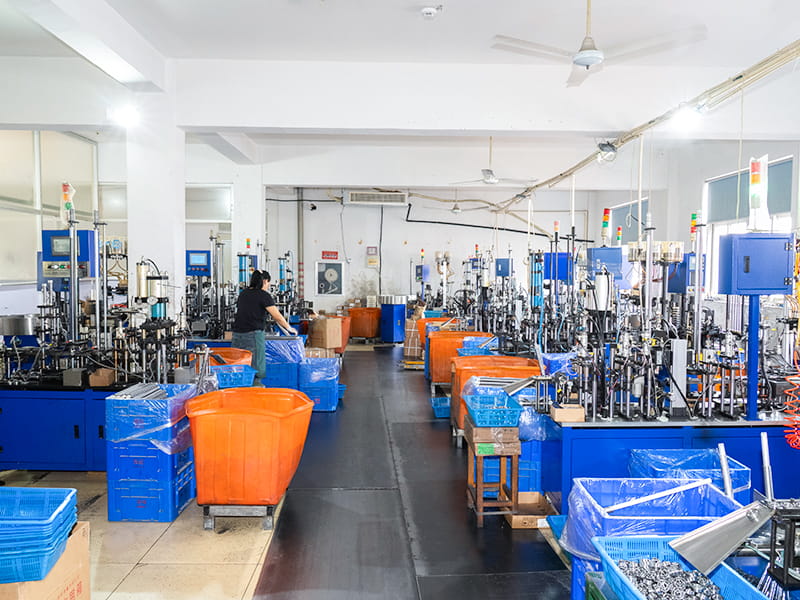

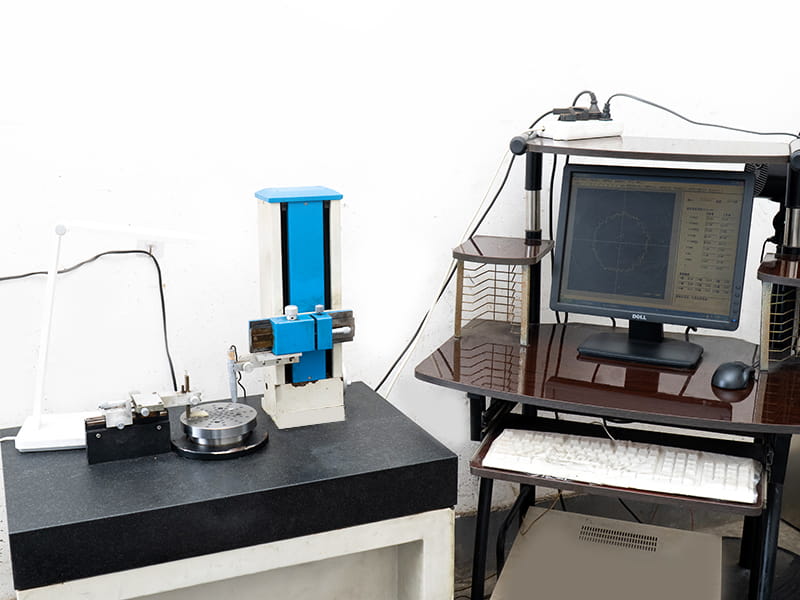

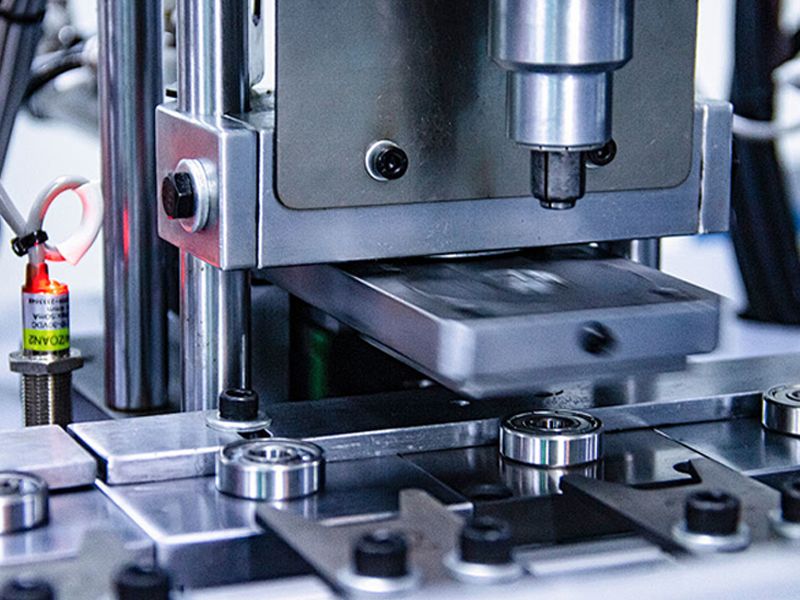

¿Cómo se fabrican los rodamientos de bolas? Una respuesta directa Los rodamientos de bolas se fabrican mediante un proceso preciso de varias etapas: El alambre o varilla de acero se forma en frío en bolas rugosas, luego se muele y se lape hasta obtener una esfericidad casi perfecta, se trata térmicamente para darle dureza y finalmente se ensambla con pistas interiores, pistas exteriores, una jaula y, a veces, un escudo o sello. La secuencia completa, desde el acero en bruto hasta el rodamiento terminado, puede tardar desde varias horas hasta varios días, según el grado de precisión y el tamaño del rodamiento. Rodamientos rígidos de bolas (DGBB), el tipo de rodamiento más utilizado en el mundo, sigue este mismo proceso central pero requiere tolerancias especialmente estrictas en la geometría de la ranura de la pista de rodadura. Comprender los pasos de fabricación en detalle revela por qué los rodamientos de alta calidad tienen un precio superior y por qué incluso las desviaciones menores en cualquier etapa pueden causar fallas prematuras. Materias primas: ¿Qué acero se utiliza en los rodamientos de bolas? El material inicial para la mayoría de los rodamientos de bolas es Acero cromado AISI 52100. (también conocido como 100Cr6 o GCr15), un acero para rodamientos con alto contenido de carbono y aleación de cromo. Su composición típica incluye aproximadamente entre un 0,95 y un 1,10 % de carbono y entre un 1,30 y un 1,60 % de cromo, lo que ofrece la combinación de alta dureza (normalmente entre 58 y 65 HRC después del tratamiento térmico), resistencia al desgaste y vida útil ante la fatiga que exigen los rodamientos. Para entornos exigentes se utilizan materiales alternativos: Acero inoxidable (AISI 440C): Utilizado en ambientes corrosivos o húmedos; Dureza ligeramente menor (~58 HRC) pero excelente resistencia a la oxidación. Cerámica de nitruro de silicio (Si₃N₄): Se utiliza en rodamientos híbridos para aplicaciones de alta velocidad o de aislamiento eléctrico; La densidad es aproximadamente un 40% menor que la del acero, lo que reduce drásticamente las fuerzas centrífugas a altas RPM. Aceros de cementación: Se utiliza para anillos de rodamientos más grandes donde el endurecimiento total no es práctico. La limpieza del acero fundido es crítica. Las inclusiones (pequeñas partículas no metálicas atrapadas en el acero) actúan como sitios de iniciación de grietas por fatiga. Los aceros para rodamientos de primera calidad se producen mediante desgasificación al vacío o refundición de electroescoria (ESR) para reducir el contenido de inclusión a menos 1 partícula por 100 mm² en inspección ultrasónica . Fabricación de las bolas: del alambre a la esfera perfecta El proceso de fabricación de bolas es uno de los más exigentes geométricamente en el trabajo del metal. La bola terminada para un rodamiento rígido de bolas estándar generalmente debe estar dentro de 0,25 µm (0,00001 pulgadas) de redondez perfecta para una pelota de grado 10 (equivalente a ABEC-5). Paso 1: partida en frío (conformado en frío) Se introduce alambre de acero del diámetro apropiado en una máquina de estampación en frío. Un troquel perfora y aprieta cada trozo de alambre hasta darle forma de bola rugosa, formando un "destello" o anillo ecuatorial característico alrededor del medio, llamado línea de separación o "destello de anillo". Este destello debe eliminarse posteriormente. El rumbo en frío es extremadamente rápido: Las máquinas modernas pueden producir entre 300 y 600 bolas rugosas por minuto. . Paso 2: Eliminación de rebabas (pulido suave) Las bolas rugosas se colocan entre dos placas ranuradas de hierro fundido. A medida que las placas giran entre sí, las bolas ruedan en una trayectoria en forma de ocho que elimina progresivamente el anillo de rebaba. Este paso lleva la pelota a aproximadamente 100–200 µm de tamaño final . Paso 3 – Tratamiento térmico Las bolas se austenizan a aproximadamente 845°C (1550°F) , luego se enfría en aceite hasta obtener martensita y se templa a entre 150 y 175 °C para lograr una dureza objetivo de 60 a 66 HRC. Un tratamiento térmico adecuado estabiliza la microestructura y alivia las tensiones de enfriamiento. Paso 4: molienda dura Una vez endurecidas, las bolas se muelen entre placas de hierro fundido cargadas con abrasivo (óxido de aluminio o carburo de silicio). Múltiples pasadas reducen las bolas a unos pocos micrómetros del diámetro objetivo con una redondez significativamente mejorada. Paso 5 – Lapeado El lapeado es la operación de dimensionamiento final, utilizando compuestos abrasivos progresivamente más finos (a veces hasta pasta de diamante de 0,25 µm). Consigue tanto el tamaño final como el acabado superficial similar a un espejo (Ra La rugosidad de la superficie influye directamente en la vida a fatiga del contacto rodante. —Una superficie de bola más rugosa puede reducir la vida útil del rodamiento L10 entre un 30% y un 50%. Fabricación de los anillos: producción de pistas interiores y exteriores. Los anillos (pistas) de un rodamiento rígido de bolas son los componentes que definen la capacidad de carga y la precisión del rodamiento. En el caso de los rodamientos rígidos de bolas, ambos aros tienen una ranura continua e ininterrumpida (no hay muescas de relleno), que es lo que les permite soportar cargas radiales y axiales. Forja y torneado Los anillos generalmente se producen a partir de tubos de acero o barras. Para rodamientos más pequeños, los anillos en bruto conformados en frío se perforan en un proceso de "tubo y tubo". Para rodamientos más grandes, los anillos se forjan en caliente. Luego, los espacios en blanco se tornean en tornos CNC hasta obtener dimensiones aproximadas, dejando 0,1–0,5 mm de material abrasivo en todas las superficies críticas. Tratamiento térmico de anillos Al igual que las bolas, los anillos se endurecen completamente (acero 52100) o se cementan (para tamaños más grandes), seguido de un templado. La estabilidad dimensional durante el rectificado posterior es fundamental: La austenita retenida por encima de ~15% puede causar cambios de tamaño durante el servicio. , por lo que a veces se utiliza un tratamiento criogénico (enfriamiento bajo cero de -70 a -196 °C) para minimizar esto. Rectificado de las pistas de rodadura El rectificado de pistas de rodadura es el paso de mecanizado más crítico. El radio de ranura en una pista de rodadura DGBB suele ser 51,5–53% del diámetro de la bola (un índice de conformidad de 0,515 a 0,530). Una conformidad demasiado estricta aumenta la fricción y el calor; demasiado flojo reduce la capacidad de carga. Las rectificadoras CNC con calibrado en proceso mantienen tolerancias del radio de la pista de rodadura de ±2 µm en rodamientos de precisión. Superacabado (bruñido) Después del rectificado, las pistas de rodadura se superan utilizando piedras abrasivas oscilantes para alcanzar valores Ra inferiores. 0,05 micras . Este proceso también corrige las ondulaciones microscópicas que quedan al esmerilar. Una pista de rodadura con un buen acabado puede prolongar la vida útil de los rodamientos en un factor de 2 a 4 veces en comparación con una superficie únicamente rectificada. La jaula: mantener las bolas espaciadas uniformemente La jaula (también llamada retenedor) mantiene un espacio uniforme entre las bolas, evita el contacto entre bolas y guía las bolas a través de la zona de carga. El diseño de la jaula tiene un impacto significativo en el rendimiento a alta velocidad y alta temperatura. Materiales de jaula comunes y sus rangos de aplicación típicos para rodamientos rígidos de bolas Material de la jaula Factor de velocidad máxima (n×dm) Rango de temperatura Uso típico Acero prensado (estampado) Hasta 300.000 mm·rpm −30 a 150°C Uso industrial general Poliamida (PA66-GF25) Hasta 500.000 mm·rpm −40 a 120°C Motores eléctricos de alta velocidad. Latón (mecanizado) Hasta 400.000 mm·rpm −60 a 200°C Aplicaciones de alta temperatura o precisión Ojeada Hasta 600.000 mm·rpm −60 a 250°C Aeroespacial, vacío, químico. Las jaulas de acero estampado se fabrican mediante estampación progresiva de chapa de acero y luego se remachan entre sí. Las jaulas de polímero moldeado por inyección (PA66 o PEEK) se producen en equipos de moldeo por inyección convencionales con refuerzo de fibra de vidrio para mayor rigidez. Proceso de ensamblaje de rodamientos rígidos de bolas El montaje de un rodamiento rígido de bolas es una operación precisa. Como los DGBB no tienen ranura de llenado, las bolas deben cargarse mediante un método de inserción excéntrico específico. Inspección de anillos: Los anillos interior y exterior están 100 % calibrados para las dimensiones de diámetro interior, diámetro exterior, ancho y pista de rodadura antes del montaje. Carga excéntrica: El anillo interior está desplazado dentro del anillo exterior para crear una abertura en forma de media luna. Se inserta el número máximo de bolas que caben a través de esta abertura; esto siempre es menos bolas que el recuento final. Centrado de bolas: Los anillos vuelven a una posición concéntrica, distribuyendo las bolas uniformemente alrededor de la pista de rodadura. Inserción de jaula: La jaula se rompe o remacha alrededor de las bolas para mantener el espacio. Para jaulas de nailon tipo broche, las dos mitades encajan entre sí; Para jaulas de acero remachadas, cada remache se presiona individualmente. Engrase: Se inyecta una cantidad medida de grasa (normalmente entre el 25 % y el 35 % del espacio interno libre). Muy poca grasa provoca hambre; demasiado provoca agitación y sobrecalentamiento. Sellado o blindaje: Las protecciones sin contacto (tipo ZZ) o las juntas de goma con contacto (tipo 2RS) se presionan o engarzan en la ranura del anillo exterior. Inspección final y marcado: Los rodamientos terminados se calibran para determinar el juego interno, el nivel de ruido (probado en husillos sensibles a las vibraciones) y los defectos cosméticos antes del marcado con láser o tinta. Grados de precisión: ¿Qué significan las tolerancias ABEC e ISO? La precisión de los rodamientos se clasifica por grados de tolerancia. Cuanto más estricta sea la tolerancia, más pasos de fabricación se requerirán y mayor será el costo. Comparación de grados de precisión ABEC, ISO y JIS para rodamientos de bolas Grado ABEC Clase ISO Clase JIS Tolerancia del orificio (diámetro de 25 mm) Aplicación típica ABEC 1 P0 0 0 / −12 µm Maquinaria en general, transportadores. ABEC 3 P6 6 0 / −8 µm Motores eléctricos, bombas. ABEC 5 P5 5 0 / −6 µm Husillos para máquinas herramienta, sopladores ABEC 7 P4 4 0 / −5 micras Husillos de alta velocidad, giroscopios. ABEC 9 P2 2 0 / −2,5 µm Instrumentos de precisión, aeroespacial. Para la mayoría de los rodamientos rígidos de bolas industriales (por ejemplo, las omnipresentes series 6200 o 6300), El grado ABEC 1/P0 es estándar . Pasar de ABEC 1 a ABEC 5 normalmente añade entre un 20 % y un 50 % al coste del rodamiento; pasar a ABEC 7 puede duplicarlo o triplicarlo. Control de calidad durante todo el proceso Las líneas de producción de rodamientos modernas emplean controles de calidad tanto durante el proceso como al final de la línea. Los métodos de inspección clave incluyen: Medición dimensional: La medición de aire neumática o electrónica mide el diámetro interior y el diámetro exterior con una precisión submicrónica a velocidades superiores a 100 partes por minuto en líneas automatizadas. Prueba de redondez (circularidad): Los instrumentos Talyrond o CMM comprueban tanto los anillos como las bolas en busca de desviaciones de forma. Pruebas de ruido y vibraciones (medidor Anderon): Los rodamientos ensamblados giran sobre un husillo calibrado; Los niveles de vibración se miden en tres bandas de frecuencia. Los valores de C3 (alta frecuencia) de Anderon superiores a 0,8 normalmente rechazan el rodamiento. en pendientes de bajo ruido. Prueba de dureza: escala Rockwell C; Muestra basada en lotes de tratamiento térmico. Inspección de partículas magnéticas/colorantes penetrantes: Para detectar grietas en la superficie, especialmente después del pulido (peligro de quemaduras). Medición del juego interno: El juego interno radial (RIC) se verifica y clasifica en clases de juego (C2, CN/normal, C3, C4) para cumplir con los requisitos de precarga de la aplicación. Por qué los rodamientos rígidos de bolas dominan la producción mundial Los rodamientos rígidos de bolas representan Aproximadamente entre el 30 % y el 35 % de todas las unidades de rodamientos de bolas y de rodillos producidas a nivel mundial , lo que los convierte, con diferencia, en el tipo de rodamiento más común. El mercado mundial de rodamientos superó los 45 mil millones de dólares en 2023, y los DGBB representaron una parte sustancial. Su dominio proviene de tres ventajas de fabricación y diseño: No se necesita muesca de llenado: La ranura profunda de la pista de rodadura permite cargar una cantidad suficiente de bolas sin debilitar los anillos con una muesca, lo que simplifica el proceso de mecanizado de los anillos. Manipulación de cargas versátil: Transportan cargas radiales y axiales (de empuje) en ambas direcciones sin modificaciones, una ventaja de diseño que elimina la necesidad de rodamientos de contacto angular emparejados en muchas aplicaciones. Tamaños estandarizados: ISO 15 define una gama completa de combinaciones estandarizadas de diámetro interior, diámetro exterior y ancho (las series 6000, 6200, 6300, 6400), lo que permite una intercambiabilidad global y una eficiencia de producción de alto volumen. Un solo rodamiento rígido de bolas 6205 (diámetro de 25 mm), por ejemplo, puede soportar una carga radial estática de 6,55 kN y una carga radial dinámica de 14,8 kN , opere a velocidades de hasta 13 000 RPM con lubricación con grasa y alcance una vida útil L10 superior a 1000 horas bajo cargas moderadas, todo por un costo unitario inferior a $3 USD en volúmenes básicos. Defectos de fabricación comunes y sus causas Comprender qué puede salir mal en la fabricación de rodamientos ayuda a los ingenieros a evaluar la calidad de los proveedores y diagnosticar fallas en el campo. Quemaduras por molienda: Causado por un calor excesivo de molienda; produce una capa blanca (reendurecida) u oscura (sobretemplada) en la pista de rodadura. Las quemaduras por abrasión reducen la vida a fatiga al hasta 80% y son detectables mediante inspección de ruido de Barkhausen o grabado nital. Variación del diámetro de la bola: Incluso una distribución de 1 µm de diámetro entre el conjunto de bolas provoca un desequilibrio en el reparto de carga: una o dos bolas soportan cargas desproporcionadamente altas, lo que inicia el desconchado antes de lo previsto. Ondulación de la pista de rodadura: Las ondulaciones periódicas en la pista de rodadura (distintas de las rugosidades) provocan vibraciones en frecuencias específicas (frecuencias de paso de la bola). Un acabado deficiente es una causa común. Austenita retenida: Un tratamiento térmico inadecuado deja austenita inestable en la microestructura. Bajo ciclos de carga y temperatura, esto se transforma en martensita, provocando crecimiento dimensional y distorsión de la pista. Llenado de grasa incorrecto: Tanto el exceso como la falta de engrase reducen la vida útil del rodamiento. El relleno óptimo es específico de la aplicación; Los DGBB sellados de por vida suelen utilizar 25–35% de relleno de huecos en la fábrica.

Los rodamientos de bolas funcionan mediante sustitución de la fricción por deslizamiento por fricción por rodadura — un conjunto de bolas de acero endurecido se encuentra entre dos anillos concéntricos (llamados pistas), lo que permite que un anillo gire suavemente con respecto al otro mientras soporta cargas radiales y axiales. El resultado es una fricción, calor y desgaste drásticamente reducidos en comparación con un eje plano que gira directamente en un orificio. Entre todos los diseños de rodamientos de bolas, rodamientos rígidos de bolas son el tipo más utilizado en el mundo , que se encuentran en todo, desde motores eléctricos y ruedas de automóviles hasta electrodomésticos e instrumentos de precisión, porque su geometría de pista profunda les permite transportar cargas significativas en direcciones radiales y axiales simultáneamente a altas velocidades con un mantenimiento mínimo. El principio básico: cómo funcionan los rodamientos de bolas El problema fundamental de ingeniería que resuelve un rodamiento de bolas es el siguiente: cuando dos superficies se deslizan entre sí bajo carga, el coeficiente de fricción por deslizamiento suele estar entre 0,1 y 0,3, generando calor y desgaste sustanciales. En cambio, cuando una bola rueda entre dos superficies, el coeficiente de fricción de rodadura cae a 0,001 a 0,005 – a menudo 100 veces menor. Esta es la base física de todos los rodamientos de bolas jamás fabricados. En términos prácticos, un rodamiento de bolas consta de cuatro componentes esenciales que trabajan juntos: Pista interior (anillo interior): Montado a presión en el eje giratorio. Su superficie exterior tiene una ranura (pista de rodadura) rectificada con precisión que guía las bolas. Pista exterior (anillo exterior): Asentado en el orificio de la carcasa. Su superficie interior tiene una ranura de rodadura a juego. Una carrera rota; el otro suele ser estacionario. Elementos rodantes (bolas): Esferas de acero endurecido (o cerámica) que ruedan dentro de las pistas de rodadura, transmitiendo carga de un anillo al otro a través de un punto de contacto. Jaula (retenedor): Un componente que espacia las bolas uniformemente alrededor de la circunferencia, evitando que se toquen entre sí y asegurando una distribución uniforme de la carga. Cómo se transmite la carga a través de un rodamiento de bolas Cuando se aplica una carga radial (perpendicular al eje del eje), pasa desde el eje a través de la pista interior, a través del punto de contacto de cada bola en la zona cargada, a través de la pista exterior y dentro de la carcasa. La carga no se distribuye por igual entre todas las bolas; en un rodamiento de bolas radial estándar, Aproximadamente 5 bolas en la mitad inferior soportan la mayor parte de la carga radial. mientras que las bolas superiores llevan poco o nada, dependiendo del ángulo de contacto y el juego interno. Bajo una carga axial (paralela al eje del eje), las bolas presionan contra los hombros de las ranuras de la pista de rodadura. La profundidad y curvatura de esas ranuras determinan cuánta carga axial puede soportar el rodamiento, que es precisamente lo que distingue a los rodamientos rígidos de bolas de otros tipos. ¿Qué son los rodamientos rígidos de bolas? Un rodamiento rígido de bolas es un diseño de rodamiento de bolas específico en el que las ranuras de la pista de rodadura tanto en el aro interior como en el exterior están más profundo que en un rodamiento de bolas radial estándar — normalmente con un radio de ranura de aproximadamente 51,5% a 53% del diámetro de la bola. Esta geometría de ranura más profunda crea un área de contacto más grande entre la bola y la pista de rodadura, lo que permite que el rodamiento resista tanto cargas radiales como cargas axiales desde cualquier dirección sin requerir ningún componente de restricción axial adicional. El rodamiento rígido de bolas se estandarizó bajo ISO 15:2017 y está designado en las series 6000, 6200, 6300 y 6400 por los principales fabricantes (SKF, NSK, FAG, NTN, TIMKEN), y el número de serie indica el ancho y la capacidad de carga en relación con el tamaño del orificio. La serie 6200 es la serie de rodamientos más producida en la historia. Características dimensionales clave de los rodamientos rígidos de bolas Serie estándar de rodamientos rígidos de bolas y sus características dimensionales típicas Serie Rango de diámetro (mm) Ancho Capacidad de carga Aplicación típica 6000 10–150 Luz adicional Luz Instrumentos, motores pequeños. 6200 10-180 Luz Medio Motores eléctricos, bombas, ventiladores. 6300 10–200 Medio pesado Cajas de cambios, compresores 6400 20–180 pesado muy pesado pesado machinery, construction equipment Cómo se fabrican los rodamientos rígidos de bolas El proceso de fabricación de rodamientos rígidos de bolas es una de las operaciones de producción en masa más precisas de la ingeniería mecánica. Las tolerancias se miden en micrómetros y los acabados de las superficies de las pistas de rodadura suelen ser mejores que Ra 0,1 µm: más suaves que la mayoría de las superficies de espejo pulidas. Forja y torneado de anillos: Los anillos interiores y exteriores se forjan en frío o se tornean en acero apto para rodamientos (generalmente acero cromado 52100 o SAE 52100) y luego se tornean en bruto hasta lograr una forma casi neta. Tratamiento térmico: Los anillos están completamente endurecidos para 58–65 HRC (dureza Rockwell) mediante enfriamiento y revenido, dando a las superficies de las pistas de rodadura su capacidad para resistir tensiones de contacto cíclicas. Molienda: Las pistas de rodadura, el diámetro interior y el diámetro exterior se rectifican hasta alcanzar las dimensiones finales utilizando máquinas rectificadoras CNC de precisión. Este es el paso más crítico para la precisión del rodamiento. Fabricación de bolas: El alambre de acero se moldea en frío para formar bolas rugosas, luego se muele y se lape en múltiples etapas hasta que el error de esfericidad sea menor que 0,25 µm para una pelota de grado 10 . Asamblea: El anillo interior, las bolas, la jaula y el anillo exterior se ensamblan utilizando el método Conrad: el anillo interior se desplaza excéntricamente dentro del anillo exterior para crear un espacio a través del cual se insertan las bolas, luego la jaula las centra uniformemente. Inspección y pruebas: Cada rodamiento se prueba para determinar el juego radial, el nivel de ruido (utilizando sensores de vibración) y la conformidad dimensional antes de llenarlos y sellarlos con grasa. Materiales utilizados en rodamientos rígidos de bolas 52100 acero cromado: El material estándar para anillos y bolas; Ofrece alta dureza, buena resistencia a la fatiga y rentabilidad. Acero inoxidable (AISI 440C): Utilizado en ambientes corrosivos o húmedos; Capacidad de carga ligeramente menor que la del 52100 pero excelente resistencia a la oxidación. Bolas cerámicas de nitruro de silicio (Si₃N₄): Utilizado en rodamientos híbridos; Un 60 % más ligero que el acero, no conductor de electricidad y capaz de funcionar a velocidades más altas; se utiliza en husillos de alta velocidad y motores de vehículos eléctricos. Materiales de la jaula: Acero prensado (el más común), poliamida (PA66, para funcionamiento silencioso a alta velocidad) y latón mecanizado (para aplicaciones de alta temperatura). Sellos, protectores y lubricación: variantes explicadas Los rodamientos rígidos de bolas están disponibles en configuraciones abiertas, blindadas y selladas. La elección afecta directamente el intervalo de lubricación, la resistencia a la contaminación y la velocidad de funcionamiento. Comparación de configuraciones de rodamientos rígidos de bolas por tipo de sellado Configuración Sufijo de designación Protección contra la contaminación Capacidad de velocidad Relubricación Abierto (ninguno) Ninguno más alto Requerido Blindaje simple/doble Z/ZZ Moderado (metal sin contacto) Alto A veces es posible Sellado simple/doble RS/2RS Alto (rubber lip contact) moderado Grasa de por vida el Configuración 2RS (doble sellado de goma) es la variante más comúnmente especificada para uso industrial general porque llega precargada con grasa y no requiere lubricación adicional durante su vida útil, generalmente clasificada para Valores de vida L10 de 10.000 a 50.000 horas de funcionamiento dependiendo de las condiciones de carga y velocidad. el grease fill level inside a sealed deep groove ball bearing is critical: Los fabricantes suelen llenar el espacio libre en el rodamiento entre un 25% y un 35%. . El sobrellenado provoca pérdidas por agitación que elevan la temperatura de funcionamiento y acortan la vida útil de los rodamientos. Capacidad de carga y clasificaciones de velocidad: lo que significan los números Cada rodamiento rígido de bolas se caracteriza por dos clasificaciones de carga y una clasificación de velocidad que los ingenieros utilizan para los cálculos de selección: Clasificación de carga dinámica básica (C): el constant radial load under which a bearing will achieve a basic rating life (L10) of un millón de revoluciones . Por ejemplo, un rodamiento 6205 (diámetro de 25 mm) tiene una clasificación C de aproximadamente 14,0 kN. Clasificación de carga estática básica (C₀): el maximum static load that produces a maximum contact stress of 4,200 MPa — the threshold above which permanent deformation of the raceway begins. For the 6205, C₀ ≈ 6.55 kN. Velocidad de referencia: el speed at which thermal equilibrium is reached under a specified light load — a practical upper limit for continuous operation. The 6205 2RS has a reference speed of approximately 9,000 rpm. Velocidad límite: el absolute maximum speed, typically 20–30% above reference speed, which the bearing can tolerate only briefly without special lubrication measures. el bearing life equation (ISO 281) is: L10 = (C/P)³ × 10⁶ revoluciones , donde P es la carga dinámica equivalente. Duplicar la carga reduce la vida útil del rodamiento en un factor de 8; reducir a la mitad la carga la extiende 8 veces. Esta relación cúbica hace que el cálculo correcto de la carga sea el factor más importante en la selección de rodamientos. Rodamientos rígidos de bolas frente a otros tipos de rodamientos de bolas Comprender dónde los rodamientos rígidos de bolas superan a las alternativas y cuándo otros tipos son más apropiados es esencial para una especificación correcta. Rodamientos rígidos de bolas en comparación con rodamientos de bolas autoalineantes, axiales y de contacto angular Tipo de rodamiento Carga radial Carga axial Velocidad Mejor caso de uso Bola de ranura profunda bueno bueno (both directions) muy alto Propósito general, motores, bombas. Bola de contacto angular bueno muy alto (one direction) Alto Husillos para máquinas herramienta, husillos de bolas bola de empuje Ninguno muy alto (axial only) Bajo Ejes verticales, martinetes bola autoalineante moderado Limitado Alto Ejes desalineados, ejes largos el deep groove ball bearing's advantage is its versatilidad : maneja cargas combinadas, funciona a altas velocidades, requiere un mantenimiento mínimo en forma sellada y está disponible en dimensiones estandarizadas de docenas de fabricantes en todo el mundo, lo que lo convierte en la opción predeterminada a menos que una aplicación específica exija un diseño especializado. Modos de falla comunes y cómo prevenirlos Comprender por qué fallan los rodamientos de bolas es esencial para maximizar la vida útil. Más del 50% de las fallas prematuras de los rodamientos son causadas por problemas de lubricación. (ya sea lubricación insuficiente, tipo de grasa incorrecto o contaminación), según los datos de análisis de fallas de la industria de rodamientos. Las fallas restantes se dividen aproximadamente entre instalación inadecuada, sobrecarga y desalineación. Descantillado por fatiga el primary natural wear mechanism: repeated stress cycles cause subsurface cracks in the raceway steel that eventually propagate to the surface, producing flakes (spalls). This is the failure mode that L10 life calculations predict. It produces a distinctive rumbling noise detectable by vibration monitoring before catastrophic failure. Brinelling y falso Brinelling La verdadera formación de brinell ocurre cuando una sobrecarga estática excede el C₀, lo que daña permanentemente la pista de rodadura en los puntos de contacto de la bola. El falso brinell ocurre cuando un rodamiento estacionario experimenta pequeñas vibraciones oscilatorias (por ejemplo, durante el transporte), lo que genera depresiones poco profundas en cada posición de la bola. Ambos producen hoyos espaciados uniformemente alrededor de la pista de rodadura. y un aumento significativo del ruido y la vibración una vez que la máquina está en funcionamiento. Erosión eléctrica (estriado) Un modo de falla significativo y cada vez más común en motores de frecuencia variable (VFD) y vehículos eléctricos: corrientes eléctricas parásitas pasan a través del rodamiento, creando descargas de arco en los puntos de contacto de la pista de rodadura de bolas que erosionan la superficie de acero en un patrón característico de tabla de lavar o estriado. La prevención requiere rodamientos aislados (anillo exterior recubierto de cerámica) o rodamientos híbridos cerámicos con bolas de nitruro de silicio. Contaminación y corrosión La contaminación por partículas duras (suciedad, virutas de metal) provoca desgaste abrasivo de tres cuerpos y abolladuras. La humedad provoca picaduras de óxido en las pistas de rodadura y las bolas. Mantener alejada la contaminación mediante una selección correcta del sellado es más eficaz que cualquier otra acción de mantenimiento individual. para prolongar la vida útil de los rodamientos. Cómo seleccionar e instalar correctamente un rodamiento rígido de bolas La selección e instalación correctas son tan importantes como la calidad del rodamiento. Un rodamiento elegido correctamente e instalado incorrectamente fallará prematuramente; un rodamiento elegido incorrectamente fallará independientemente de la calidad de la instalación. Lista de verificación de selección Calcule la carga dinámica equivalente P a partir de las fuerzas radiales y axiales reales utilizando la fórmula P = XFr YFa (donde X e Y son factores de carga de las tablas del fabricante). Calcule la clasificación C requerida a partir de la vida útil L10 y la velocidad de funcionamiento deseadas: C = P × (L10h × n × 60 / 10⁶)^(1/3) . Verifique que la velocidad de referencia del rodamiento exceda la velocidad de operación de la aplicación. Seleccione la variante de sellado correcta (2RS para entornos contaminados, ZZ para contaminación moderada y mayor velocidad, abierto para aplicaciones limpias de alta velocidad). Especifique la clase de juego interno correcta: Se recomienda un juego C3 (mayor de lo normal) cuando el rodamiento experimentará expansión térmica. durante el funcionamiento o cuando el anillo interior está ajustado a presión. Mejores prácticas de instalación Nunca golpee un rodamiento directamente con un martillo. Utilice una herramienta de instalación de rodamientos o un manguito que aplique fuerza solo al anillo que se está presionando: anillo interior para el montaje del eje, anillo exterior para el montaje de la carcasa. Para ajustes de interferencia, caliente el rodamiento a 80–100 °C (usando un calentador de inducción, no una llama abierta) para expandirlo antes de montarlo en el eje. Verifique las dimensiones del eje y la carcasa con la clase de tolerancia del rodamiento antes de la instalación; los asientos fuera de tolerancia causan errores de precarga o deslizamiento del anillo. Después de la instalación, verifique que el eje gire suavemente con la mano, sin puntos ásperos ni arrastre excesivo antes de aplicar energía.

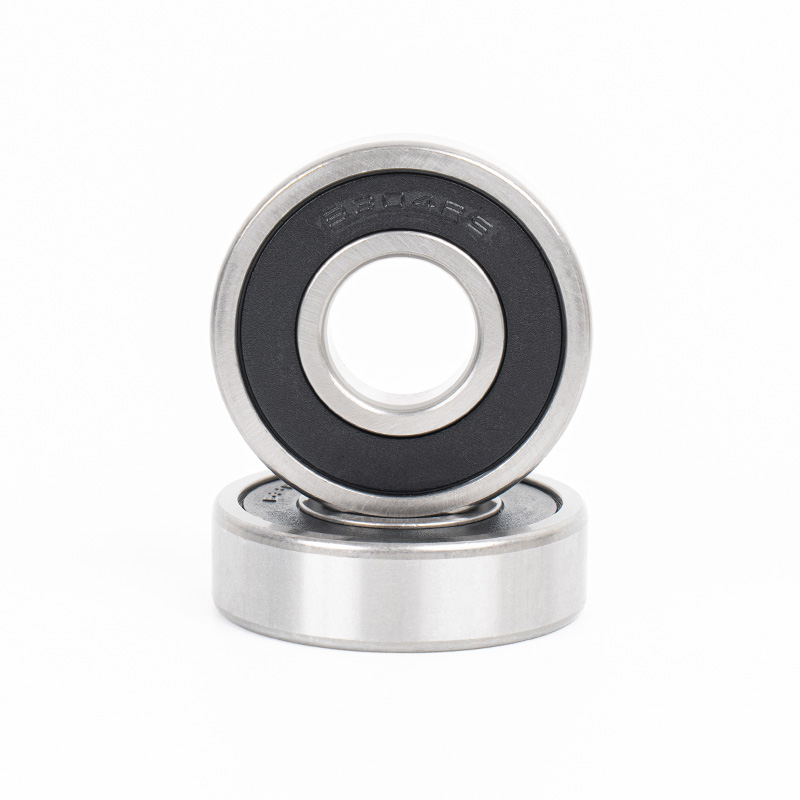

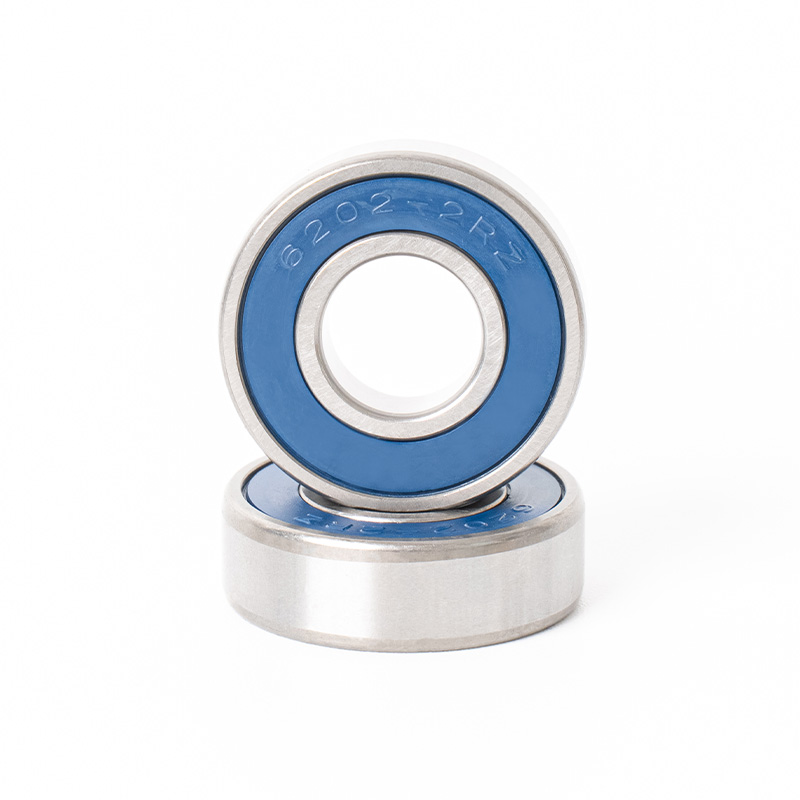

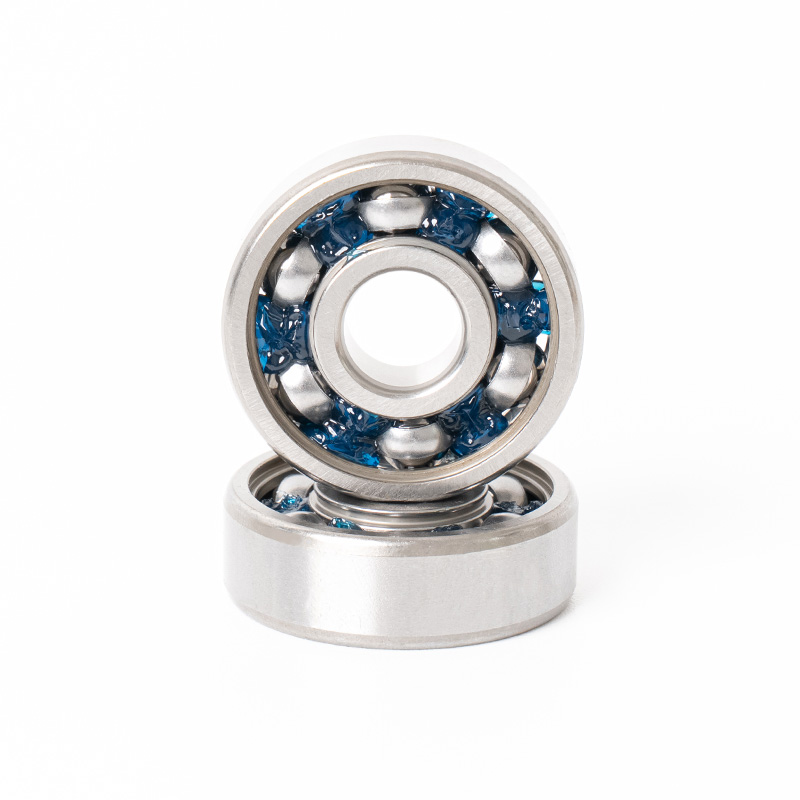

La respuesta directa: ¿Qué sufijo debería elegir? Al seleccionar un rodamiento rígido de bolas , el sufijo después del número de rodamiento (Abierto, zZ o 2RS) define la disposición del sello y determina la idoneidad para su aplicación. Aquí está la respuesta corta: Rodamientos abiertos no tienen escudos ni sellos. Elíjalos cuando se suministra lubricación externa de forma continua y las velocidades de funcionamiento son muy altas. Rodamientos ZZ (protegidos de metal) Están engrasados y protegidos por ambos lados con finas placas de acero. Elíjalos para ambientes de velocidad moderada, secos o ligeramente contaminados donde es posible una relubricación ocasional. Rodamientos 2RS (sellados de goma) Están engrasados y sellados por ambos lados con juntas de goma de contacto. Elíjalos para entornos húmedos, polvorientos o muy contaminados donde se requiere un rendimiento sellado de por vida. En la práctica, 2RS es la variante más especificada en aplicaciones industriales, automotrices y de ingeniería general porque proporciona la mejor exclusión de contaminación con una capacidad de velocidad aceptable. ZZ se adapta a maquinaria seca de mayor velocidad y Abierto se adapta a aplicaciones de precisión o de alta velocidad donde la lubricación se gestiona externamente. Qué son los rodamientos rígidos de bolas y por qué es importante el sufijo Los rodamientos rígidos de bolas (DGBB) son el tipo de rodamiento más utilizado en el mundo y representan aproximadamente 80% de todas las aplicaciones de rodamientos de bolas globalmente. Están diseñados para soportar cargas radiales y cargas axiales moderadas en ambas direcciones, y están disponibles en una amplia gama de diámetros, normalmente desde 3 mm (series en miniatura) hasta más de 400 mm en grandes tamaños industriales. La geometría del núcleo (ranuras profundas de la pista de rodadura que se ajustan estrechamente a las bolas) es idéntica en las variantes Abierto, ZZ y 2RS del mismo número de rodamiento. Lo que cambia es la disposición de protección en los laterales del rodamiento. Esta distinción afecta la retención de grasa, la exclusión de contaminación, el par de fricción, la velocidad máxima y el intervalo de mantenimiento. Un sufijo mal juzgado puede provocar un fallo prematuro en cuestión de semanas; la elección correcta puede ofrecer la vida útil nominal completa del rodamiento L10, a menudo 20.000 a 100.000 horas de funcionamiento en condiciones apropiadamente aplicadas. Las convenciones de sufijos varían ligeramente según el fabricante. Las equivalencias más comunes son: ZZ (SKF, NSK, NTN) = 2Z (FAG/Schaeffler) = blindaje metálico en ambos lados 2RS (NSK, NTN) = 2RSH (SKF) = 2RSR (FAG) = contacto de goma sella ambos lados Abierto = sin sufijo o, a veces, designado con un sufijo en blanco en las tablas del catálogo Rodamientos abiertos: velocidad máxima, sin protección incorporada Un rodamiento rígido de bolas abierto no tiene protectores ni sellos en ninguno de los lados. Las pistas de rodadura y las bolas quedan totalmente expuestas. Esto no es una falla, es una elección deliberada de diseño adecuada a condiciones operativas específicas. Cómo se lubrican los rodamientos abiertos Los rodamientos abiertos se suministran secos (para que el usuario los rellene con grasa o aceite durante el montaje) o lubricados mediante una circulación de aceite externa o un sistema de lubricación por niebla en la máquina. En aplicaciones de husillo de alta velocidad, la lubricación aceite-aire se inyecta directamente en el rodamiento desde el exterior, un método que requiere que el rodamiento esté abierto para que el aceite pueda fluir y disipar el calor. Ventaja de velocidad de los rodamientos abiertos Debido a que no hay fricción de contacto de los sellos ni resistencia al batido de la grasa preenvasada, los rodamientos abiertos pueden funcionar a las velocidades más altas de las tres variantes. para un tipico Rodamiento 6206 (diámetro de 30 mm) , la velocidad de referencia SKF para una versión abierta es aproximadamente 14.000 rpm , en comparación con las 12.000 rpm del 2Z (ZZ) y las 9.000 rpm del 2RSH (2RS). Dónde se utilizan rodamientos abiertos Husillos de máquinas herramienta CNC y husillos de muelas abrasivas donde la precisión de alta velocidad es fundamental. Partes internas de la caja de cambios bañadas en aceite: el cojinete se encuentra en un cárter de aceite y la lubricación es constante. Motores eléctricos en ambientes limpios donde los engrasadores del propio motor alimentan externamente al rodamiento. Aplicaciones en las que el rodamiento requiere limpieza y reempaque periódicos como parte de un programa de mantenimiento planificado. Limitaciones de los rodamientos abiertos Protección contra contaminación cero: el polvo, el agua y los desechos entran libremente y desgastan directamente las pistas de rodadura. La grasa no se retiene: en aplicaciones lubricadas con grasa, los rodamientos abiertos requieren intervalos de reengrase más frecuentes. No apto para entornos exteriores, húmedos, polvorientos o de procesamiento de alimentos sin sellos de carcasa adicionales. Rodamientos ZZ: escudos metálicos para una protección moderada a alta velocidad Los rodamientos ZZ están equipados con dos escudos delgados de acero prensado , uno a cada lado del rodamiento. Estos protectores están fijados al anillo exterior y tienen una pequeña holgura de funcionamiento con respecto al anillo interior: no hacen contacto. Esta disposición sin contacto es fundamental para el comportamiento del rodamiento ZZ. Cómo funcionan los escudos ZZ Debido a que el escudo de acero no toca el anillo interior, hay par de fricción adicional cero del propio blindaje. El escudo actúa como un laberinto: crea un espacio estrecho (normalmente de 0,1 a 0,3 mm) que restringe la entrada de partículas grandes y retiene la grasa al reducir el expulsión centrífuga. Sin embargo, esta brecha no está sellada: el polvo fino, el vapor de agua y el líquido aún pueden penetrar si se aplica una presión suficiente o una exposición prolongada. Los rodamientos ZZ se suministran preengrasados de fábrica y normalmente llenos hasta 25-35% del volumen interno libre con grasa de complejo de litio o poliurea. Debido a que la grasa está encerrada en ambos lados, la relubricación desde el exterior no es posible sin el desmontaje, lo que hace que la selección de la grasa en el punto de fabricación sea crítica. Capacidad de velocidad y temperatura El escudo sin contacto no genera calor por fricción, por lo que los rodamientos ZZ funcionan a menor temperatura que los rodamientos 2RS a velocidades equivalentes. Por lo mismo 6206 rodamiento , una variante ZZ típica alcanza una velocidad térmica nominal de aproximadamente Entre un 15% y un 25% más que el equivalente 2RS . Los límites de temperatura de funcionamiento generalmente se rigen por la especificación de la grasa en lugar del material del protector: los grados estándar alcanzan aproximadamente 120 °C continuos, y las grasas para altas temperaturas extienden esto hasta 150 °C o más. Aplicaciones típicas de rodamientos ZZ Motores eléctricos en ambientes interiores secos y limpios: una de las aplicaciones de mayor volumen a nivel mundial. Ventiladores, sopladores y equipos de ventilación donde haya polvo en el aire pero la entrada de humedad sea mínima. Electrodomésticos: tambores de lavadoras, motores de aspiradoras, herramientas eléctricas. Alternadores y poleas locas para automóviles: aplicaciones de alta velocidad en ambientes secos. Sistemas de transporte en almacenes secos y fabricación ligera. Limitaciones de los rodamientos ZZ La separación sin contacto permite que la contaminación fina (partículas inferiores a ~0,2 mm) y la humedad entren con el tiempo, lo que no es adecuado para entornos de lavado. El escudo de acero puede corroerse en ambientes húmedos o químicamente agresivos, introduciendo potencialmente desechos metálicos en la canalización. La grasa no se puede reponer sin retirar los cojinetes; la grasa preenvasada debe adaptarse a la vida útil esperada de la aplicación. Rodamientos 2RS: Sellos de contacto de goma para una máxima exclusión de la contaminación Los rodamientos 2RS están equipados con dos sellos de contacto de goma , uno a cada lado. El labio de sellado, fabricado de caucho de nitrilo (NBR) en las variantes estándar, o en versiones con labio de HNBR, EPDM o PTFE para entornos exigentes, establece un contacto de fricción continuo con una ranura en el anillo interior. Este contacto crea una verdadera barrera contra la contaminación y la pérdida de lubricante. Por qué 2RS proporciona un sellado superior A diferencia del espacio laberíntico del escudo ZZ, el labio del sello 2RS cierra físicamente el camino entre el interior del rodamiento y el entorno exterior. Esto significa que el polvo fino, el agua pulverizada, los fluidos de proceso y las partículas abrasivas no pueden ingresar a la cavidad del rodamiento en condiciones normales de funcionamiento. Pruebas independientes han demostrado que los rodamientos 2RS en entornos contaminados logran 3 a 10 veces la vida útil de rodamientos ZZ equivalentes: el múltiplo exacto dependiendo de la gravedad y la velocidad de la contaminación. El nivel de llenado de grasa en los rodamientos 2RS también suele ser más alto: hasta 30-40% del volumen interno libre — ya que el entorno sellado minimiza la oxidación de la grasa y la contaminación por humedad, manteniendo la integridad de la película lubricante durante toda la vida útil del rodamiento. La penalización de velocidad de los sellos de contacto El labio de goma en contacto con el aro interior genera par de fricción adicional . A velocidades bajas a moderadas esto es insignificante, pero a velocidades de rotación altas el calor de fricción generado puede elevar la temperatura del rodamiento y acelerar la degradación de la grasa. El sello de contacto también impone una velocidad límite más baja en comparación con las variantes ZZ o Open. por un 6206 2RS rodamiento , la velocidad de referencia suele ser de alrededor 9.000 rpm frente a 12.000 rpm para el equivalente ZZ y 14.000 rpm para Open. Algunos fabricantes ofrecen una variante de baja fricción, designada 2RSL (SKF) o 2RZ — en el que el labio de sellado se ha optimizado para reducir la fuerza de contacto manteniendo al mismo tiempo la función de sellado. Estas variantes cierran parcialmente la brecha entre la capacidad de velocidad 2RS y ZZ al tiempo que mantienen una exclusión de contaminación mucho mejor que un escudo. Aplicaciones típicas de rodamientos 2RS Cojinetes de cubos de ruedas y cojinetes tensores de automóviles: expuestos a salpicaduras de la carretera, barro y cambios de temperatura. Maquinaria agrícola: sembradoras, arados y cosechadoras que trabajan en suelos finos y areniscas. Equipos de procesamiento de alimentos y bebidas que requieren resistencia al lavado (variantes de sello EPDM o HNBR). Bombas, compresores y equipos HVAC en instalaciones exteriores o semiexteriores. Sistemas transportadores en minas, canteras, cemento y otros entornos con mucho polvo. Dispositivos médicos, instrumentos de laboratorio y equipos de sala limpia donde el funcionamiento sellado de por vida elimina los intervalos de mantenimiento. Comparación directa: Open vs ZZ vs 2RS de un vistazo Parámetro Abierto ZZ (escudo metálico) 2RS (sello de goma) Tipo de protección Ninguno Brecha laberíntica sin contacto Junta de labio de goma de contacto Exclusión de contaminación Ninguno Moderado (solo partículas grandes) Excelente retención de grasa Ninguno bueno Excelente Velocidad máxima (ejemplo 6206) ~14.000 rpm ~12.000 rpm ~9.000 rpm Par de fricción Más bajo Bajo (sin contacto) Mayor (fricción de contacto) Preenvasado con grasa Ninguna (o mínima) Sí (llenado del 25 al 35 %) Sí (30–40% de llenado) Posibilidad de relubricación si Sólo con desmontaje Sólo con desmontaje Resistencia al agua/humedad Ninguno pobre bueno to excellent Temperatura máxima típica (continua) Depende del lubricante Hasta 150°C (limitado por grasa) Hasta 120°C (sello NBR) Costo unitario (relativo) Más bajo Bajo-medio Medio Tabla 1: Comparación de rendimiento clave de las variantes de rodamientos rígidos de bolas Open, ZZ y 2RS. Cifras de velocidad basadas en datos de referencia de la serie 6206. Variantes de un solo lado frente a dos lados: Z, ZZ, RS y 2RS Cabe señalar que también existen variantes unilaterales: un rodamiento denominado Z tiene un escudo metálico y un cojinete designado RS (o RS1 ) tiene un sello de goma, dejando la cara opuesta abierta. Estos se utilizan en arreglos específicos donde: Un lado del rodamiento mira hacia un ambiente limpio y lubricado con aceite (el lado abierto mira hacia el aceite), mientras que el otro lado mira hacia un ambiente sucio o externo (el lado blindado o sellado mira hacia afuera). Un engrasador alimenta lubricante desde un lado, lo que requiere que el lado opuesto esté abierto o protegido (no sellado) para permitir que la grasa vieja se purgue. Las limitaciones de espacio o térmicas hacen que un rodamiento completamente sellado no sea práctico. En la mayoría de los nuevos diseños, La protección de doble cara (ZZ o 2RS) es la especificación estándar. , ya que proporciona retención simétrica de grasa y exclusión de contaminación independientemente de la orientación del rodamiento. Variantes de materiales de sello dentro de la familia 2RS No todos los rodamientos 2RS utilizan el mismo compuesto de caucho. El material del sello debe adaptarse al rango de temperatura de funcionamiento y a cualquier exposición química que pueda sufrir el rodamiento. Las principales opciones son: Material del sello Designaciones comunes Rango de temperatura Mejor utilizado para NBR (Caucho de nitrilo) 2RS, 2RSH, 2RSR −40°C a 120°C Propósito general, estándar más común HNBR (NBR hidrogenado) 2HNBR (varía según el fabricante) −40°C a 150°C Motores automotrices de mayor temperatura. EPDM (etileno propileno) Varía según el fabricante. −50°C a 150°C Lavado de alimentos/bebidas (resistente al vapor) FKM / Vitón Varía según el fabricante. −20°C a 200°C Plantas químicas, entornos de aceite caliente. Junta con labio de PTFE 2RZ, LLU (NSK), LHU −50°C a 120°C Operación sellada de baja fricción a velocidad media-alta Tabla 2: Opciones de materiales de sello para rodamientos rígidos de bolas 2RS, con rangos de temperatura y guía de aplicación. Usar un material de sellado incorrecto es un error común y costoso. Instalar un rodamiento estándar sellado con NBR en una aplicación continua a 140 °C, por ejemplo, hará que el caucho del sello se endurezca y se agriete en unos pocos cientos de horas, lo que permitirá la pérdida de lubricante y la entrada de contaminación que no habría ocurrido con un sello de HNBR o FKM. Efecto sobre el ruido y la vibración de los rodamientos La disposición del sellado también influye en los niveles de ruido, lo cual es importante en motores eléctricos, electrodomésticos, dispositivos médicos y equipos de oficina donde el funcionamiento silencioso es un requisito de diseño. Rodamientos abiertos generan el menor ruido intrínseco del propio rodamiento, ya que no hay fricción de contacto con el sello. Sin embargo, en ambientes contaminados generan más ruido a medida que avanza el desgaste de las pistas de rodadura. rodamientos ZZ producen un "silbido" característico de baja frecuencia debido a la interacción de la grasa con el protector metálico a altas velocidades, perceptible en algunas aplicaciones de motores de alta precisión. rodamientos 2RS Producen un ruido de referencia ligeramente mayor debido a la variación del par de contacto del sello, pero su exclusión superior de la contaminación significa que los niveles de ruido se mantienen. estable durante una vida útil más larga en comparación con los rodamientos Open o ZZ en ambientes sucios. Para aplicaciones de precisión con bajo nivel de ruido (impresoras de oficina, instrumentos médicos, servomotores), especifique los rodamientos con un grado de ruido (ABEC 3 o ABEC 5 y superior) y consulte los datos de la prueba de vibración del fabricante (normalmente expresados ​​como niveles de Anderon o valores dB(A)) además de la especificación de sellado. Errores comunes en las especificaciones y cómo evitarlos Los siguientes errores representan una proporción significativa de fallas prematuras en rodamientos rígidos de bolas en servicio: Usar ZZ en ambientes húmedos o lavados. La separación sin contacto permite la entrada de agua, lo que provoca pérdida de grasa y corrosión de la pista. Especifique siempre 2RS (con sello EPDM o HNBR) para cualquier exposición al agua, vapor o líquidos de limpieza. Usar 2RS por encima del límite de velocidad. El funcionamiento continuo de un rodamiento 2RS por encima de su velocidad de referencia genera un calor de fricción excesivo en el labio del sello, lo que acelera la degradación de la grasa y el desgaste del sello. Si las demandas de velocidad exceden el límite 2RS, considere una variante 2RZ o sellada de baja fricción, o reevalúe el sellado de la carcasa para permitir un rodamiento ZZ o abierto. Mezcla de tipos de grasa al relubricar rodamientos abiertos. Los aceites base de grasa y los sistemas espesantes incompatibles pueden hacer que la grasa se licue, pierda viscosidad y no mantenga una película adecuada. Identifique siempre el tipo de grasa existente antes de agregar lubricante nuevo. Suponiendo que ZZ y 2RS sean intercambiables en el mismo dibujo. Algunos equipos de mantenimiento sustituyen ZZ por 2RS (o viceversa) porque las dimensiones de los rodamientos son idénticas. Este es un error significativo: la diferencia en el rendimiento del sellado puede reducir la vida útil en un factor de 3 a 10 en condiciones de contaminación. Ignorar la compatibilidad del material del sello a temperaturas elevadas. Los sellos NBR estándar no están clasificados para temperaturas superiores a 120 °C. En aplicaciones como transmisiones de transportadores de hornos, cojinetes de secadoras o componentes del compartimento del motor, especifique siempre HNBR, FKM o una variante ZZ con relleno de grasa para alta temperatura. Guía de decisiones: elegir la variante adecuada para su aplicación Utilice los siguientes criterios para seleccionar la variante correcta de rodamiento rígido de bolas: Condición de aplicación Variante recomendada Razón Lubricación por baño de aceite/circulación de aceite Abierto Lubricante externo suministrado; velocidad máxima requerida Husillo de precisión de alta velocidad (limpio, seco) Abierto or ZZ Fricción mínima; ambiente seco Motor eléctrico interior, ambiente seco. ZZ bueno grease retention; no moisture risk Industrial general, polvo moderado. ZZ o 2RS Depende de la presencia de humedad; use 2RS en caso de duda Ambiente al aire libre, húmedo o lavado 2RS El sello de contacto excluye el agua y las partículas finas. Agrícola/minería/polvo pesado 2RS Exclusión máxima de contaminación crítica Lavado de procesamiento de alimentos (vapor) 2RS (sello EPDM) Resistencia al vapor; relleno de grasa de calidad alimentaria Temperatura elevada (>120°C continuo) ZZ (grasa HT) o 2RS (HNBR/FKM) Los sellos NBR se degradan por encima de los 120°C Sellado de por vida, sin acceso para mantenimiento 2RS La mejor barrera de retención de grasa y contaminación. Tabla 3: Guía de decisión basada en la aplicación para seleccionar variantes de rodamientos rígidos de bolas abiertos, ZZ o 2RS. Resumen: la elección correcta en cada escenario Los sufijos Open, ZZ y 2RS representan tres enfoques fundamentalmente diferentes para proteger un rodamiento rígido de bolas. Los rodamientos abiertos maximizan la velocidad y permiten la lubricación externa. ; Se adaptan a equipos de precisión de alta velocidad con sistemas de lubricación gestionados. Los rodamientos ZZ equilibran la velocidad con retención básica de grasa y exclusión de partículas. ; son el caballo de batalla de la maquinaria limpia, seca y de velocidad moderada. Los rodamientos 2RS ofrecen la mayor exclusión de contaminación y una vida útil más larga sin mantenimiento. ; son la especificación preferida dondequiera que haya humedad, polvo o ambientes agresivos. En caso de duda entre ZZ y 2RS para un nuevo diseño, el valor predeterminado práctico es 2RS con junta NBR estándar — cubre la gama más amplia de condiciones de funcionamiento, y la modesta penalización de velocidad rara vez es un factor limitante en aplicaciones industriales generales por debajo de 10.000 rpm. Reserve ZZ para aplicaciones en las que pueda confirmar que las condiciones secas y limpias y la ventaja de velocidad son realmente necesarias.
